Una alarma de cámara frigorífica puede fallar de dos maneras. Puede sonar tan seguido que el personal aprende a ignorarla, o puede quedarse callada justo la noche que importa. Las dos fallas vienen de las mismas pocas decisiones: qué límites, cuánto retardo, dónde van los sensores y quién recibe la alerta. Esta guía recorre esas decisiones para cámaras de frío, cámaras de congelación, walk-in y almacenes en frío.
Si todavía está decidiendo entre un registrador de datos y un sistema en tiempo real, empiece por monitoreo de cámaras de frío: registrador o tiempo real. Este artículo da por hecho que la alarma existe y se pregunta cómo configurarla para que la gente confíe en ella.
Empiece por el producto, no por la cámara
Una cámara no tiene una temperatura correcta. El producto sí. La Administración de Alimentos y Medicamentos de Estados Unidos (FDA) pide alimentos refrigerados a 4°C (40°F) o menos y congelados a -18°C (0°F). Los almacenes farmacéuticos trabajan con el rango de la etiqueta; la guía de la OMS sobre mapeo de temperatura en áreas de almacenamiento da como ejemplos típicos -25 a -10°C, 2 a 8°C y 15 a 25°C. Su plan HACCP, la especificación del cliente o la etiqueta del producto fijan el rango. La alarma es la herramienta para mantenerse dentro de él.
Tres hábitos hacen útiles los límites:
- Ponga el límite de alarma dentro del límite del producto. Si el producto admite hasta 4°C y la alarma también está en 4°C, la alarma le avisa cuando el producto ya salió de rango. Un margen hacia adentro le da al turno tiempo para cerrar una puerta o llamar al técnico antes de que el registro muestre una desviación.
- Defina un límite bajo además del alto. Las cámaras de refrigeración también congelan producto. El aire que sale del evaporador es el más frío de la cámara, y los productos frescos o las vacunas que quedan en esa corriente pueden congelarse aunque el promedio de la cámara se vea bien.
- Dé a cada punto sus propios límites. Una cámara de carne, una de verduras y una de congelación en el mismo sitio necesitan números distintos. También dos puntos de una misma cámara, cuando uno está junto a la puerta y otro en la zona del producto.
El retardo decide si la gente confía en la alarma

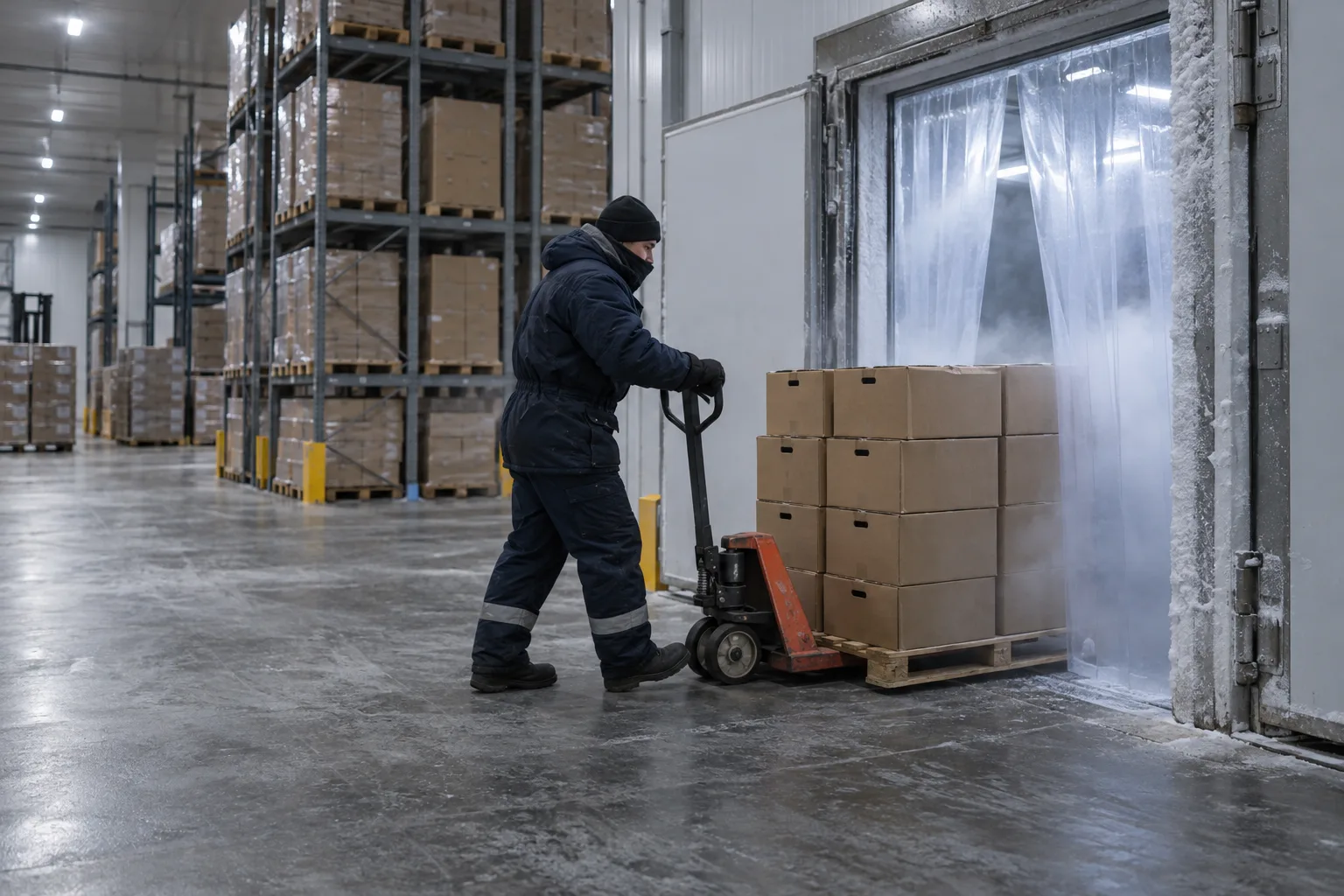

Toda cámara de frío sale de su rango en la operación normal. Se abre la puerta para descargar y el aire de al lado se calienta. El evaporador de una cámara de congelación hace su deshielo programado y el aire a su alrededor sube un rato. Una alarma que suena en cada uno de esos eventos es ruido, y el ruido termina silenciado.
La solución es un tiempo permitido fuera de rango para cada punto. La lectura puede salir del rango, y la alarma solo suena si se queda afuera más tiempo del que usted permite. En OmniCloud esto se configura por sensor: un mínimo, un máximo y el tiempo que una lectura puede pasar fuera de ellos antes de que se abra una alerta.
¿Cuánto tiempo? Los datos lo responden mejor que una regla general. Deje que el sistema registre una semana de operación normal y luego revise cada punto:
- ¿Cuánto dura un pico normal de descarga en el sensor de la puerta?
- ¿Cuánto dura el pico de deshielo cerca del evaporador, y hasta dónde sube?
- ¿Qué tan rápido se recupera la cámara después de cada uno?
Fije el retardo apenas por encima del pico normal más largo, y bastante por debajo del tiempo que el producto tolera. Como referencia, la guía de mapeo de la OMS acepta lecturas fuera de los límites durante un máximo de 30 minutos después de abrir la puerta, cuando el estudio incluye aperturas de puerta. Un punto que supera su retardo una y otra vez en el trabajo normal le está diciendo algo sobre la cámara, no sobre la alarma.
Dónde van los sensores
Un sensor describe un punto. La temperatura dentro de una cámara de frío cambia con la distancia a la puerta, al evaporador y al techo, y con la forma en que las tarimas bloquean el flujo de aire. La manera de ver esa variación es un estudio de mapeo de temperatura: muchos registradores repartidos por la cámara durante un periodo, y después los puntos calientes y fríos se leen en los resultados.
El suplemento técnico de la OMS sobre mapeo de temperatura propone una cuadrícula práctica para ese estudio:
- A lo largo del piso: un registrador cada 5 a 10 metros a lo largo y a lo ancho, y hasta cada 20 o 30 metros en instalaciones muy grandes.
- En altura, con techo de hasta 3.6 metros: tres niveles en cada punto de la cuadrícula, por ejemplo a nivel del piso, a 1.2 metros y a 3.0 metros.
- En espacios más altos: columnas verticales abajo, en medio y arriba. Para un almacén de 6 metros sugiere 0.3, 1.8, 3.6 y 5.4 metros.
También advierte que los racks de tarimas de gran altura son especialmente propensos a la estratificación de temperatura y deben mapearse en toda su altura de trabajo, y señala que normalmente no hace falta un estudio en dos temporadas para cámaras de frío y de congelación, porque están dentro de un edificio y dependen menos del clima exterior.
El estudio de mapeo es temporal. Los sensores de alarma permanentes van después donde el estudio indica el riesgo, y la guía de la OMS menciona la reubicación de los sensores de monitoreo como uno de los resultados normales de un informe de mapeo. En la mayoría de las cámaras eso significa:
- El punto caliente, normalmente cerca de la puerta o en la esquina del fondo detrás de las tarimas apiladas.
- El punto frío, cerca de la salida del evaporador, donde importa si el producto puede congelarse.
- La zona del producto, a la altura donde está el inventario más valioso, no en la pared a la altura de los ojos donde es más fácil leer un termómetro.
Con sensores RS-485 esto es más una cuestión de cableado que de costo. Cada sensor de temperatura y humedad THS-100 tiene su propia dirección Modbus (1 a 254), y varios comparten un bus que puede llegar a 2,000 metros con el cableado y la terminación adecuados, así que agregar un tercer punto en una cámara significa un sensor más en el mismo cable.
Cámaras de congelación: la electrónica va afuera
Una cámara de congelación es más fría de lo que soporta la mayoría de la electrónica. El controlador Omni Genesis está especificado para -20 a +70°C, así que en cualquier cámara que trabaje cerca de -18°C o por debajo se monta en la pared exterior, a temperatura normal, y solo los sensores van adentro. El cable entra por un pasamuros existente en el panel o por un orificio pequeño que se sella después de pasar el cable.
Dos sensores cubren la mayoría de los puntos en cámaras de frío y de congelación:
| THS-100 | Sonda DS18B20 | |
|---|---|---|
| Mide | Temperatura del aire y humedad relativa | Temperatura |
| Rango de temperatura | -40 a +80°C | -55 a +125°C |
| Exactitud declarada | ±0.3°C a 25°C; ±3% HR | ±0.5°C de -10 a +85°C |
| Conexión | RS-485 Modbus RTU, con dirección | 1-Wire |
| Uso típico | Aire en la puerta, la esquina y la zona del producto | Dentro de una muestra de producto o donde se necesita una sonda sellada |
Lea con cuidado la fila de exactitud. Las dos cifras están declaradas a temperatura ambiente o por encima, no a -20°C. Para un punto de congelación, compare cada sensor con un termómetro de referencia a la temperatura de trabajo de la cámara después de instalarlo. El THS-100 tiene un registro de compensación de temperatura justamente para este ajuste en campo, así que una pequeña diferencia contra la referencia se corrige en el propio sensor.
La carcasa también importa. El THS-100 viene con siete carcasas de sonda. La tapa ventilada de PVC responde más rápido pero no es impermeable, mientras que las carcasas selladas de polímero, latón, acero inoxidable y la sinterizada IP67 protegen el elemento donde se forma condensación, a cambio de una respuesta más lenta a los cambios rápidos de humedad. Las cámaras con escarcha, lavado o aire caliente y húmedo en la puerta suelen pedir una sellada.
Quién recibe la alarma
Una alarma solo sirve si llega a alguien que puede actuar, a la hora en que ocurre. Decida eso antes del primer turno de noche, no después de la primera pérdida.
En OmniCloud, una alarma llega como notificación a los usuarios de la cuenta. Cada usuario puede definir horas de silencio y silenciar los tipos de alerta que no le tocan. Un sensor se puede marcar como crítico, y una alarma crítica pasa a través de las horas de silencio, de modo que la cámara de congelación llega a quien está de guardia a las 3 de la mañana mientras una desviación de humedad en el almacén seco espera a la mañana. Mientras nadie lea la alerta, se repite, cada dos horas por defecto. Cuando la lectura vuelve al rango, una segunda notificación lo avisa, y así sabe quien va en camino.
Detalles prácticos que ahorran problemas después:
- Nombre cada punto por cámara y posición, por ejemplo “Congelación 2, puerta”. Una alerta que dice “Sensor 3” manda a alguien a la cámara equivocada.
- Mantenga al día la lista de usuarios. Cuando un jefe de turno se va, sáquelo y agregue a su reemplazo el mismo día.
- Marque como crítico solo lo que justifica una llamada de noche. Si todos los puntos son críticos, nadie duerme y las alarmas pierden su sentido.
Cuando el sistema de monitoreo se queda callado
El peor caso no es una alarma ruidosa. Es una silenciosa, porque el sistema mismo dejó de funcionar. Prevea tres casos:
- Corte de luz. El controlador Genesis funciona con dos baterías recargables 18650, así que sigue midiendo y enviando alertas durante el corte. Después, el historial muestra cuándo empezó a calentarse la cámara y con qué rapidez.
- Pérdida de conexión. El controlador reporta por 4G-LTE con SIM incluida, o por Wi-Fi donde llega una red estable. Guarda las lecturas localmente y las sincroniza con la nube cuando vuelve la conexión, así que el registro no queda con huecos.
- Un controlador que deja de reportar. OmniCloud abre una alerta de controlador fuera de línea cuando un controlador no envía los reportes esperados, y una alerta de batería baja antes de que se agoten las baterías. Un tablero sin lecturas nuevas se trata como un problema, nunca como una cámara en rango.
Para sitios sin red ni energía eléctrica, el mismo controlador funciona con batería y panel solar; vea monitoreo de temperatura inalámbrico.
Registros: qué guardar y por cuánto tiempo
La alarma protege el producto. El registro lo protege a usted en una inspección o en una disputa por una entrega caliente. Los requisitos dependen de su país y de su producto, así que revise cuáles le aplican. Un ejemplo claro es la norma de la Unión Europea para alimentos ultracongelados, el Reglamento (CE) n.º 37/2005:
- El almacenamiento de alimentos ultracongelados debe contar con instrumentos de registro que controlen la temperatura del aire a intervalos frecuentes y regulares.
- Los instrumentos deben cumplir las normas EN 12830, EN 13485 y EN 13486, y el operador conserva los documentos que lo demuestran.
- Los registros de temperatura llevan fecha y se conservan al menos un año, o más cuando la vida útil del producto lo exige.
- Las cámaras de venta al por menor de menos de 10 m³ pueden usar en su lugar un termómetro fácilmente visible, si la autoridad lo permite.
Si su almacén está sujeto a una norma como esta, revise qué estándar de instrumento exige antes de elegir el sistema que guardará el registro oficial. Para empresas de alimentos con un plan HACCP, nuestra guía de monitoreo de temperatura para inocuidad alimentaria y HACCP explica lo que pide el plan, y el formulario de registro de temperatura cubre las cámaras que todavía se registran a mano.
Pruebe la alarma antes de necesitarla
Una alarma que nadie ha visto sonar es una suposición. Pruébela al instalarla, y otra vez después de cualquier cambio de usuarios, límites o sensores:
- Caliente un sensor sosteniéndolo en la mano o sacándolo de la cámara, y déjelo así más tiempo que su retardo.
- Confirme que la alerta llega a los teléfonos de las personas que deben recibirla, con un nombre que reconozcan.
- Lea la alerta y regrese el sensor, y confirme que llega la notificación de recuperación.
- Revise el historial cada semana. Un punto que sube poco a poco durante varios días, sin ninguna alarma, muchas veces indica un evaporador que se está escarchando o un sello de puerta que empezó a fallar.
Lista de configuración
| Decisión | Qué definir |
|---|---|
| Límites | Desde el rango del producto, con la alarma un margen hacia adentro; un límite bajo además del alto |
| Retardo | Apenas por encima del pico normal más largo de puerta o deshielo, bastante por debajo de lo que tolera el producto |
| Puntos por cámara | El punto caliente, el punto frío y la zona del producto; arriba y abajo en cámaras altas |
| Cámaras de congelación | Controlador afuera, sensores adentro, cada punto comparado con una referencia a la temperatura de trabajo |
| A quién se avisa | Usuarios con nombre, crítico solo donde hace falta una llamada de noche, lista de usuarios al día |
| Salud del sistema | Alertas de fuera de línea y de batería baja activas, respaldo de batería |
| Registros | Conservación y estándar de instrumento revisados contra sus normas |
| Pruebas | Al instalar, después de cada cambio, y una revisión semanal del historial |
Conclusión
Una alarma de cámara frigorífica se gana la confianza cuando suena por problemas reales y solo por problemas reales. Eso sale de límites tomados del producto, retardos medidos con el historial de la propia cámara, sensores ubicados donde el mapeo muestra el riesgo, y una alerta que llega a una persona con nombre y se repite hasta que alguien responde. La misma configuración sirve para un solo congelador walk-in y para un almacén con una docena de cámaras; solo cambia el número de puntos. Para refrigeradores y congeladores de gabinete en lugar de cámaras, vea monitoreo de temperatura de refrigeradores, y para camiones vea monitoreo de temperatura en camiones refrigerados.
La solución de monitoreo de temperatura para cámaras de frío muestra lo que se instala. Cuéntenos cuántas cámaras opera, a qué temperaturas y dónde se puede montar un controlador, y planeamos con usted los puntos de medición.
