La dosificación de dióxido de cloro la fija una bomba, pero se juzga por lo que queda en el agua. La dosis reacciona con lo que trae el agua, la demanda cambia con el agua, y el único número que muestra si la desinfección funciona es el residual medido aguas abajo. Un analizador de dióxido de cloro en línea convierte ese residual de una muestra puntual tomada una vez por turno en una lectura cada pocos minutos, con una alarma cuando se desvía.
Esta guía cubre qué buscar en un analizador de ClO2 para controlar la dosificación: qué indica el residual y qué no, cómo elegir rango y exactitud, dónde va el punto de muestra, cómo mantener confiable la lectura y cómo configurar las alarmas. Para la química, la regulación y los métodos de medición con más detalle, vea nuestra guía de monitoreo de ClO2 en tratamiento de agua.
Qué indica el residual, y qué no
El residual es el dióxido de cloro que sigue presente después de que la dosis se encontró con la demanda del agua. Por eso es la variable de control correcta: si la demanda sube porque el agua trae más carga orgánica, la misma dosis deja menos residual, y el analizador lo muestra antes de que alguien lo vea en el proceso.
Tres límites que conviene tener presentes:
- Es un solo punto. El residual en el punto de muestra no dice nada de un tramo muerto al final de un circuito de enfriamiento o de un tanque con mala mezcla. Un sistema grande puede necesitar más de un punto.
- No es la dosis. Dos dosis distintas pueden dar el mismo residual en dos días distintos. La carrera de la bomba y el residual juntos cuentan la historia; el residual solo, no.
- No son los subproductos. El dióxido de cloro forma clorito al reaccionar. En el agua potable de Estados Unidos, las regulaciones nacionales primarias de agua potable de la EPA fijan un nivel máximo de desinfectante residual de 0.8 mg/L para el dióxido de cloro y un nivel máximo de contaminante de 1.0 mg/L para el clorito. Un sensor de ClO2 mide lo primero y no lo segundo; el clorito necesita su propio método.
Donde aplica un techo así, la sobredosificación es un problema de cumplimiento además de un costo, y la alarma alta del analizador protege contra ella tanto como la alarma baja protege contra la subdosificación.
Cómo elegir rango y exactitud
Las dos especificaciones que deciden si un analizador puede controlar una dosis son el rango y la exactitud, y hay que leerlas contra su propia banda de trabajo: la distancia entre el residual más bajo que todavía desinfecta y el más alto que se le permite o que está dispuesto a manejar.
El sensor de dióxido de cloro ClO2-100 es un electrodo electroquímico con estas especificaciones de su hoja de datos:
| Especificación | ClO2-100 |
|---|---|
| Rango | 0.00 a 20.00 mg/L |
| Resolución | 0.01 mg/L |
| Exactitud | ±0.1 mg/L |
| Medición de temperatura | -10.0 a 110.0°C, ±0.5°C, termistor TH10K |
| Compensación | Compensación automática de temperatura; compensación de pH a partir de un valor de pH configurado |
| Calibración | Dos puntos, cero y pendiente, guardados en el sensor |
| Salida | RS-485 Modbus RTU, aislamiento de 2500 Vrms |
| Alimentación | 9 a 27 V DC, 0.5 W o menos |
| Carcasa y rosca | PPS, M20×1.5 o G3/4 |
Cómo leer eso según la aplicación:
- Agua de enfriamiento, agua de proceso, aguas residuales y acuicultura suelen trabajar con bandas en las que ±0.1 mg/L es poco frente a la distancia entre el límite bajo y el alto. Aquí un rango de 0 a 20 mg/L además deja espacio para ver una alteración de la dosificación en vez de una lectura pegada al tope de la escala.
- El agua potable cerca del techo de 0.8 mg/L es un caso más ajustado. Si apunta a un residual unas décimas por debajo del techo, ±0.1 mg/L es una parte grande de ese margen. Decida si la banda que necesita mantener es lo bastante amplia antes de confiar el cumplimiento a cualquier sensor con esa exactitud.
La compensación de pH merece una nota. El sensor aplica la compensación de pH usando un valor de pH que se escribe en él, ajustado al pH típico de su agua. Si el pH de su agua cambia mucho, mídalo y actualice el ajuste cuando cambie el proceso, o la compensación se aplicará sobre un valor equivocado.
Dónde va el punto de muestra
El error de instalación más común es medir demasiado cerca del punto de inyección. Justo después de la dosis, el dióxido de cloro todavía no se encontró con la demanda, así que la lectura sobrestima lo que llega al proceso. El punto de muestra va:
- Después de la mezcla y del tiempo de contacto, donde la dosis ya tuvo el tiempo que su proceso supone antes de que el agua llegue a lo que se protege.
- En flujo estable. Un electrodo electroquímico necesita agua que pase a ritmo constante. Una celda de flujo en una línea de muestra, o un accesorio en una tubería que no arranca y para, da una lectura estable; un tramo muerto no.
- Donde el agua representa al sistema. En una torre de enfriamiento suele ser el retorno o la pileta; en una línea de proceso, el punto antes de que el agua llegue al producto o al intercambiador de calor.
El ClO2-100 se monta en rosca M20×1.5 o G3/4, así que entra en una celda de flujo estándar o en una T de tubería. Su cable RS-485 va a un controlador Omni Genesis, que alimenta el sensor desde una salida conmutada de 12 V, dentro del rango de 9 a 27 V del sensor, y envía cada lectura por 4G-LTE o Wi-Fi.
Una lectura confiable: la calibración
Un analizador en línea es tan bueno como su última comparación con una referencia. La rutina que funciona:

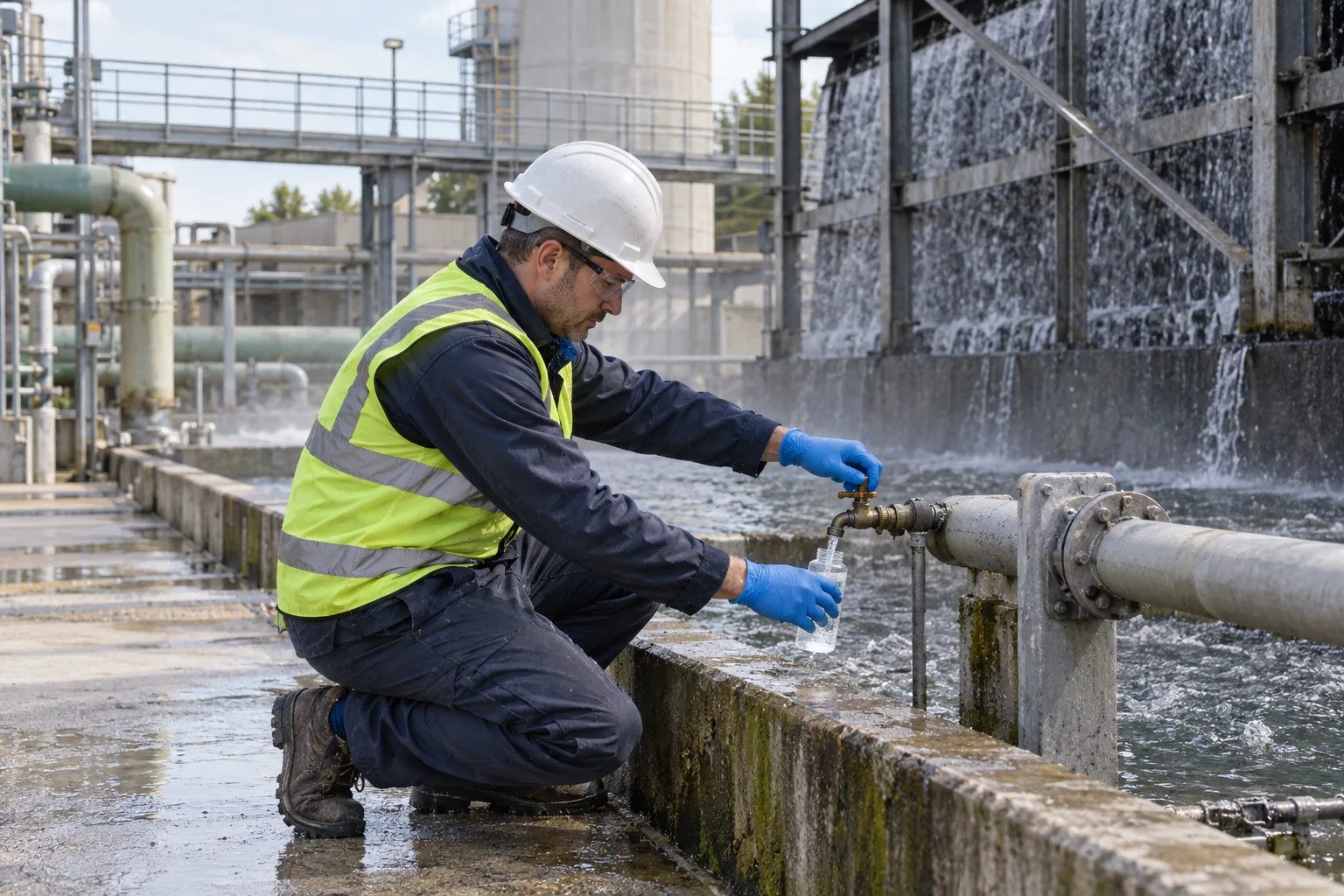

- Tome una muestra puntual en el punto de muestra del sensor, en el mismo momento en que anota la lectura en línea.
- Mídala con su método de referencia, el del laboratorio o el kit de campo en que su proceso ya confía.
- Compare. Si coinciden dentro de su tolerancia, regístrelo y siga. Si se separan, limpie el electrodo y recalibre.
El ClO2-100 usa calibración de dos puntos, un punto cero y un punto de pendiente, y guarda ambos en el sensor junto con un estado de calibración. La hoja de datos permite un desvío de cero de hasta ±0.30 mg/L y una pendiente de 30 a 300 por ciento. Registrar la pendiente después de cada calibración da un historial simple del estado del electrodo: una pendiente que sigue moviéndose de una calibración a otra es la señal para revisar el electrodo y planear su reemplazo.
Cómo configurar las alarmas
El control de dosificación falla en las dos direcciones, así que el analizador necesita un límite bajo y uno alto.
- Límite bajo. Un residual por debajo indica subdosificación: un tanque de químico vacío, una bomba detenida, una falla del generador o un salto en la demanda. Es la alarma que protege el proceso.
- Límite alto. Un residual por encima indica sobredosificación: una bomba trabada en marcha, un punto de ajuste equivocado o una caída de la demanda que la dosis no siguió. Donde aplica un techo regulatorio, ponga el límite alto por dentro de él.
- Tiempo permitido fuera de rango. Un pico corto cuando arranca una bomba o se mueve una válvula no es una falla. En OmniCloud cada lectura tiene su propio mínimo, máximo y el tiempo que puede pasar fuera de ellos antes de que se abra una alerta, así que los transitorios cortos se ignoran y una desviación sostenida no.
Cuando se abre una alerta, cada usuario de la cuenta recibe una notificación en la app. Se repite cada dos horas por defecto hasta que alguien la lee, y una segunda notificación avisa cuando el residual vuelve al rango. Una lectura marcada como crítica pasa a través de las horas de silencio de los usuarios. Si el propio controlador deja de reportar, se abre una alerta aparte de fuera de línea, así que un analizador callado nunca se confunde con un residual en rango.
Dónde encaja un analizador de ClO2 en línea
Según la lista de aplicaciones del propio sensor y los casos para los que está pensado:
- Agua de enfriamiento y torres de enfriamiento, donde el dióxido de cloro se dosifica como biocida y el residual se mueve con la carga. Nuestro artículo sobre monitoreo de corrosión en torres de enfriamiento cubre los sensores que suelen ir al lado.
- Agua de proceso en alimentos y bebidas, donde el residual tiene que estar en el punto de uso y no estar donde afectaría al producto.
- Desinfección de aguas residuales, donde la demanda cambia con cada lote.
- Manejo del agua en acuicultura y RAS, donde la desinfección del agua de reposición o de los equipos tiene que quedar lejos de los peces.
- Tratamiento y distribución de agua potable, con la salvedad de exactitud de arriba.
Lista breve
| Pregunta | Qué revisar |
|---|---|
| Banda de trabajo | Límites bajo y alto de residual, y si la exactitud del sensor es pequeña frente a la distancia entre ellos |
| Rango | Cubre el objetivo con margen para una alteración por encima |
| Punto de muestra | Después de la mezcla y del tiempo de contacto, flujo estable, representativo del sistema |
| Compensación | Temperatura automática; valor de pH ajustado a su agua |
| Calibración | Comparación periódica con muestra puntual; pendiente registrada cada vez |
| Alarmas | Límites bajo y alto, tiempo permitido fuera de rango, una persona de guardia con nombre |
| Subproductos | Clorito medido aparte donde aplica un límite |
Conclusión
Un analizador de dióxido de cloro en línea no reemplaza a la bomba dosificadora ni al laboratorio. Cierra la brecha entre ellos: la bomba fija la dosis, el laboratorio confirma el método, y el analizador muestra el residual cada pocos minutos y da la alarma cuando sale de la banda en cualquier dirección. Elíjalo según su banda de trabajo, colóquelo donde el agua representa al sistema, calíbrelo contra su referencia y dele un límite bajo y uno alto. Para planear un punto de medición de ClO2 en su línea, envíenos el tipo de agua, su residual objetivo y dónde se puede tomar la muestra.
