La corrosión en agua de enfriamiento suele descubrirse dos veces: una cuando se retira y se pesa el portacupones, y otra, mucho después, cuando se abre un intercambiador de calor. Las dos son retrospectivas. Cuando un cupón de 90 días indica que la velocidad de corrosión se duplicó, las tres semanas de residual de inhibidor deficiente que lo causaron quedaron muy atrás, y con ellas toda posibilidad de relacionar el número con lo que realmente ocurrió en la torre.
Un sensor en línea de velocidad de corrosión cambia el propósito de la medición. En lugar de un registro de lo que el agua le hizo a una lámina metálica el trimestre pasado, se obtiene una señal viva que responde a la dosificación, a los ciclos de concentración y a lo que haya fallado el fin de semana. Esta guía cubre qué observar al seleccionar uno, qué parámetros de apoyo hacen interpretable el número de corrosión y cómo el sensor entra en un sistema de control en una torre que nunca fue diseñada para ello.
Lo que los cupones no pueden decir
Los cupones no son incorrectos y no van a desaparecer. Son el método de referencia, su operación es sencilla y producen una evidencia física que se puede fotografiar y mostrar a una aseguradora. Lo que no pueden hacer es resolver el tiempo.
Un cupón integra todo lo que ocurrió durante su exposición. Un sistema que operó limpio once semanas y mal una semana produce el mismo promedio que un sistema que operó moderadamente mal todo el período, y ambos requieren respuestas completamente distintas. Los cupones tampoco separan la corrosión general del ataque localizado sin una inspección visual posterior, y no dicen nada mientras siguen en el portacupones.
La consecuencia práctica es que un programa de cupones mide el desempeño promedio del programa de tratamiento, mientras que un sensor en línea mide su desempeño actual. La mayoría de las plantas quiere ambos: el cupón como referencia auditable y el sensor como lo que dispara una llamada telefónica.
LPR y EIS: qué mide cada técnica
Dos técnicas electroquímicas dominan la medición de corrosión en línea, y la distinción importa al comparar hojas de datos.
La Resistencia de Polarización Lineal (LPR) aplica una pequeña perturbación de voltaje al electrodo y mide la corriente que fluye en respuesta. La relación entre ambas da la resistencia de polarización, inversamente proporcional a la velocidad de corrosión. LPR es rápida, repetible y adecuada para la corrosión general uniforme, que es el modo dominante en un sistema de enfriamiento correctamente inhibido. Es la técnica detrás de la mayoría de los instrumentos de corrosión en línea de método único.
La Espectroscopía de Impedancia Electroquímica (EIS) aplica un rango de frecuencias de CA y analiza cómo responde la impedancia del electrodo a lo largo de ese rango. Esa respuesta contiene información que LPR por sí sola no entrega: si existe una película protectora de inhibidor y está intacta, si un recubrimiento se está degradando y si el ataque tiene carácter localizado en lugar de uniforme.
La razón por la que esto importa comercialmente es que un valor LPR en aumento con una película intacta significa algo distinto de un valor LPR en aumento con una película en colapso. El primero sugiere un ajuste de química, el segundo sugiere que el inhibidor formador de película ya no está cumpliendo su función. El electrodo de velocidad de corrosión FSL-100 integra ambas técnicas en una sola sonda, por lo que reporta velocidad y mecanismo, no solo velocidad.
Las especificaciones que realmente deciden la selección
La mayoría de las hojas de datos de sensores de corrosión se parecen hasta que se comparan los campos que condicionan la instalación.
Rango de medición, elegido deliberadamente. El FSL-100 ofrece cuatro rangos configurables: 0 a 0.25, 0 a 0.5, 0 a 1 y 0 a 5 mm/a. Dado que 1 mm/a equivale exactamente a 39.37 mpy, corresponden aproximadamente a 0 a 9.8, 0 a 19.7, 0 a 39.4 y 0 a 197 mpy. Un sistema bien tratado con acero al carbono se ubica en la parte baja de ese intervalo, así que los rangos estrechos concentran la resolución del instrumento donde viven las lecturas. Elegir el rango más amplio porque parece más seguro desperdicia justamente la sensibilidad por la que se compró el sensor.
Resolución y repetibilidad frente al movimiento esperado. Una resolución de 0.0001 mm/a y una repetibilidad de ±0.001 mm/a importan porque la señal de interés suele ser una deriva lenta y no un cambio escalonado. Un instrumento que no puede resolver una tendencia ascendente gradual solo alarmará cuando el problema ya sea evidente por otros medios.
Deriva entre calibraciones. Especificada en el FSL-100 como máximo 0.3% del rango completo en 24 horas. La deriva determina si una lectura de hace tres meses se puede comparar con la de hoy sin una visita de servicio, y en una torre montada en azotea ese es un costo operativo real.
Material en contacto y montaje. El acero inoxidable 316L y la rosca de 1 pulgada NPT permiten instalar la sonda en tees de tubería estándar, circuitos de derivación o celdas de flujo sin fabricación especial. El grado IP68 cubre la realidad de la pileta y del gabinete a la intemperie, no una mesa de laboratorio.
Rango de temperatura frente al circuito real. Un rango de operación de 0 a 75°C cubre el agua de condensación en el lado de retorno de la mayoría de las aplicaciones de confort y de muchos servicios de proceso. Verifíquelo contra su propia temperatura del lado caliente en lugar de suponerlo, porque esta es la especificación que descarta instrumentos en silencio.
Tiempo de respuesta en contexto. Una respuesta de 50 segundos es rápida en relación con la velocidad a la que se mueve la química del agua de enfriamiento. La velocidad de corrosión no es un lazo de control que se cierre en segundos, así que el valor de una respuesta rápida está en la fidelidad de la tendencia durante una alteración, no en el control de alta velocidad.
Los parámetros que hacen legible el número de corrosión
Una velocidad de corrosión por sí sola indica que algo está ocurriendo. Los parámetros que la rodean indican qué. En agua de enfriamiento, cuatro sensores hacen la mayor parte de ese trabajo, y todos comparten el mismo bus RS485 Modbus hacia el controlador.
pH, que determina si el agua tiende a incrustar o a corroer, y es lo primero que se revisa cuando la tendencia de corrosión se mueve. La sonda de pH industrial PH-110 mide de 0 a 14.00 pH con precisión de ±0.02 pH y ofrece RS485 Modbus RTU junto con salida analógica (0-2V, 0-5V, 0-10V o 4-20mA), lo que importa cuando un tablero existente espera un lazo de corriente.
ORP, que refleja el ambiente oxidante, y ahí es donde se cruzan la dosificación de biocida y la corrosión: muy poco oxidante permite que la biopelícula establezca ataque bajo depósito, y demasiado resulta agresivo para el metal. La sonda ORP-110 cubre de -1999 a +1999 mV con precisión de ±3 mV.
Conductividad eléctrica, que en una torre de enfriamiento es el sustituto práctico de los ciclos de concentración y por lo tanto del grado de concentración de las sales disueltas que impulsan la corrosión. La selección de la constante de celda es el detalle que se suele pasar por alto. La sonda de conductividad EC-100 tiene constante de celda seleccionable de 0.1, 1.0 o 10.0 y cubre de 0.2 µS/cm a 100 mS/cm con precisión de ±1.0% del rango completo, de modo que la celda se ajusta a la banda de conductividad en la que la torre realmente opera en lugar de usar una celda de rango alto para agua de rango medio.
Cloruro, el ion específico detrás de la picadura del acero inoxidable, y el que se concentra con cada ciclo. El electrodo de ion selectivo Cl-100 mide de 1 a 1000 mg/L como estándar con precisión de ±5% del rango completo, y admite rangos superiores cuando el agua de reposición ya es salina.
Donde el ensuciamiento y la materia en suspensión son parte del cuadro, el sensor de turbidez autolimpiante TUR-110 cubre de 0.01 a 3000 NTU con limpiador automático, que es lo que mantiene utilizable una medición óptica en agua de recirculación durante meses y no semanas.
Cómo llevar la señal al sistema de control
Tres situaciones cubren la mayoría de las torres.
Hay un PLC o un sistema de gestión de edificios con una entrada analógica libre. Use la salida 4-20mA y trate la velocidad de corrosión como cualquier otra variable de proceso. Es el camino menos invasivo y no requiere una red nueva.
Hay un controlador pero no hay entradas libres. RS485 Modbus RTU permite que varios sensores compartan un solo par trenzado hacia un único punto, lo que suele ser más fácil que agregar tarjetas analógicas. El FSL-100 entrega ambas salidas de forma simultánea, así que un lazo 4-20mA hacia el tablero existente y un enlace Modbus hacia un sistema de datos pueden operar en paralelo.

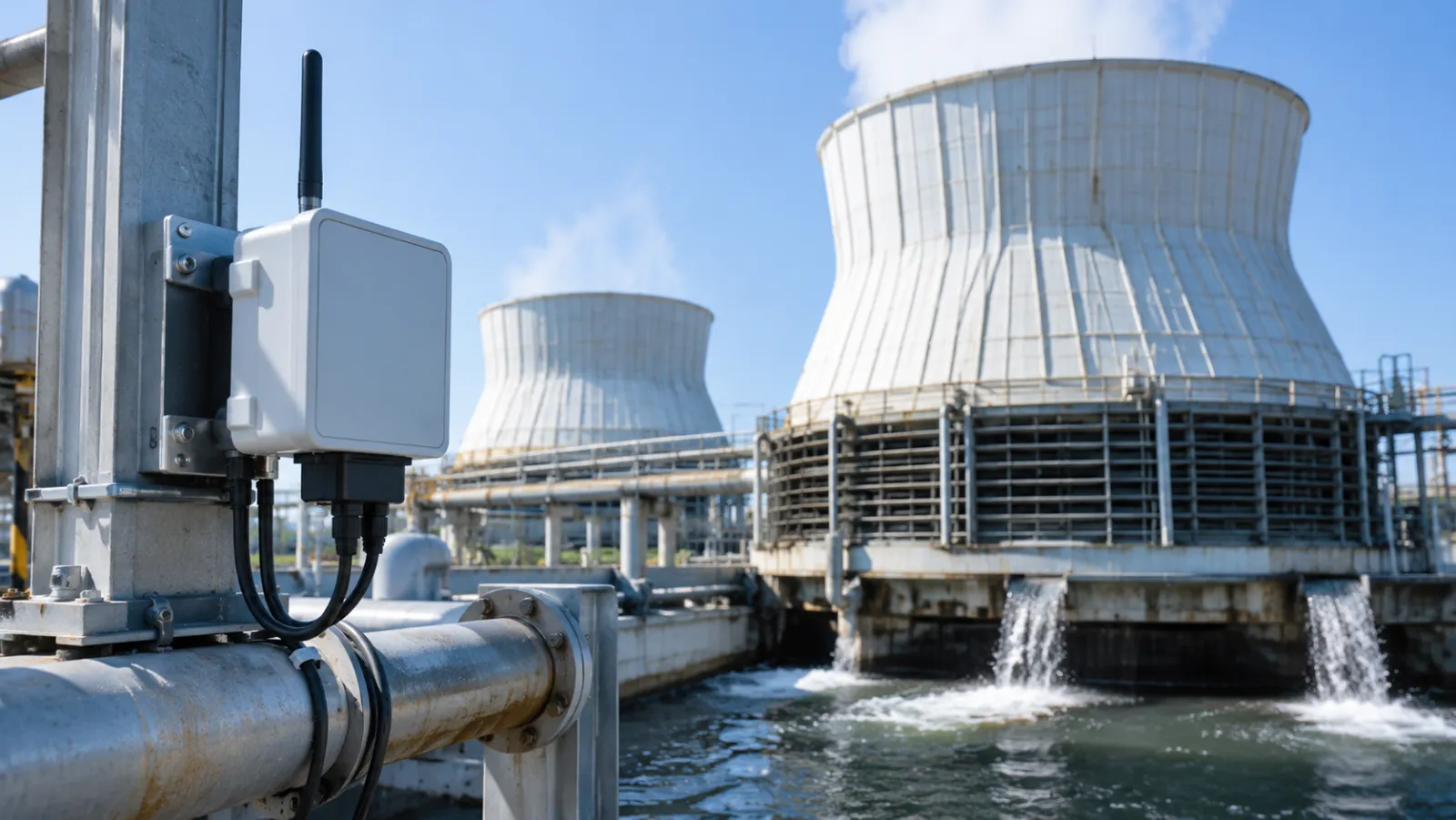

No hay nada en la torre. Este es el caso común en instalaciones antiguas en azotea, donde el tablero de control más cercano está varios pisos abajo y tender cable representa todo el costo del proyecto. Un controlador IoT en la torre recoge localmente los sensores RS485 y transmite por red celular. El controlador Omni Genesis tiene cuatro puertos modulares de sensor y conectividad 4G LTE, Wi-Fi y Bluetooth, de modo que velocidad de corrosión, pH, ORP y conductividad reportan desde un solo gabinete junto a la pileta, sin involucrar la red del edificio y sin cambios en el tablero de control existente.
El bajo consumo importa especialmente en este último caso. El FSL-100 consume menos de 0.2W con alimentación de 12-24V CC, lo que mantiene práctica una instalación asistida por energía solar donde llevar energía de red hasta la torre sería un proyecto eléctrico en sí mismo.
Dónde instalar la sonda
La medición solo representa lo que la sonda ve, así que la ubicación decide el valor de los datos.
- En agua en movimiento, no en un rincón de la pileta. Un circuito de derivación o una tee en la línea de recirculación aportan una velocidad sobre el electrodo parecida a las condiciones en los intercambiadores. El agua estancada mide su propia química local.
- Aguas abajo de la inyección química y después de la mezcla. Justo en el punto de inyección la sonda mide un pulso de producto puro y no agua tratada.
- En el mismo circuito que el portacupones, donde exista. Mantener ambos métodos en condiciones comparables permite que el cupón valide al sensor y que el sensor explique al cupón.
- Accesible sin paro de planta. Los electrodos requieren limpieza periódica. Una sonda que obliga a drenar el circuito para atenderla simplemente no se atenderá.
Lista breve de verificación
- Confirme que la temperatura del lado caliente de su circuito está dentro del rango de operación del sensor.
- Elija el rango de medición según la severidad esperada, no según la opción más amplia disponible.
- Confirme que el material en contacto es compatible con la química del agua y que la conexión a proceso coincide con los accesorios que ya tiene.
- Defina la salida antes de ordenar: 4-20mA hacia un tablero existente, RS485 hacia un sistema de datos, o ambas.
- Defina quién es dueño del umbral de aceptación. El sensor reporta una velocidad, el programa de tratamiento define cuál debe ser.
- Planifique el punto de instalación considerando flujo, mezcla y acceso al mismo tiempo, no después de la entrega.
El monitoreo de corrosión justifica su lugar cuando convierte una autopsia trimestral en una señal sobre la que alguien puede actuar esta semana. El instrumento es la parte fácil. Elegir el rango con honestidad, dar al número la química de apoyo que necesita para ser interpretable y ubicar la sonda en un punto representativo es lo que hace que la lectura valga la pena.
Si está definiendo el monitoreo de corrosión o de agua de enfriamiento para un sistema específico, indíquenos la temperatura del circuito, la metalurgia y qué equipo de control ya existe en la torre, y definimos con usted el paquete de sensores.
