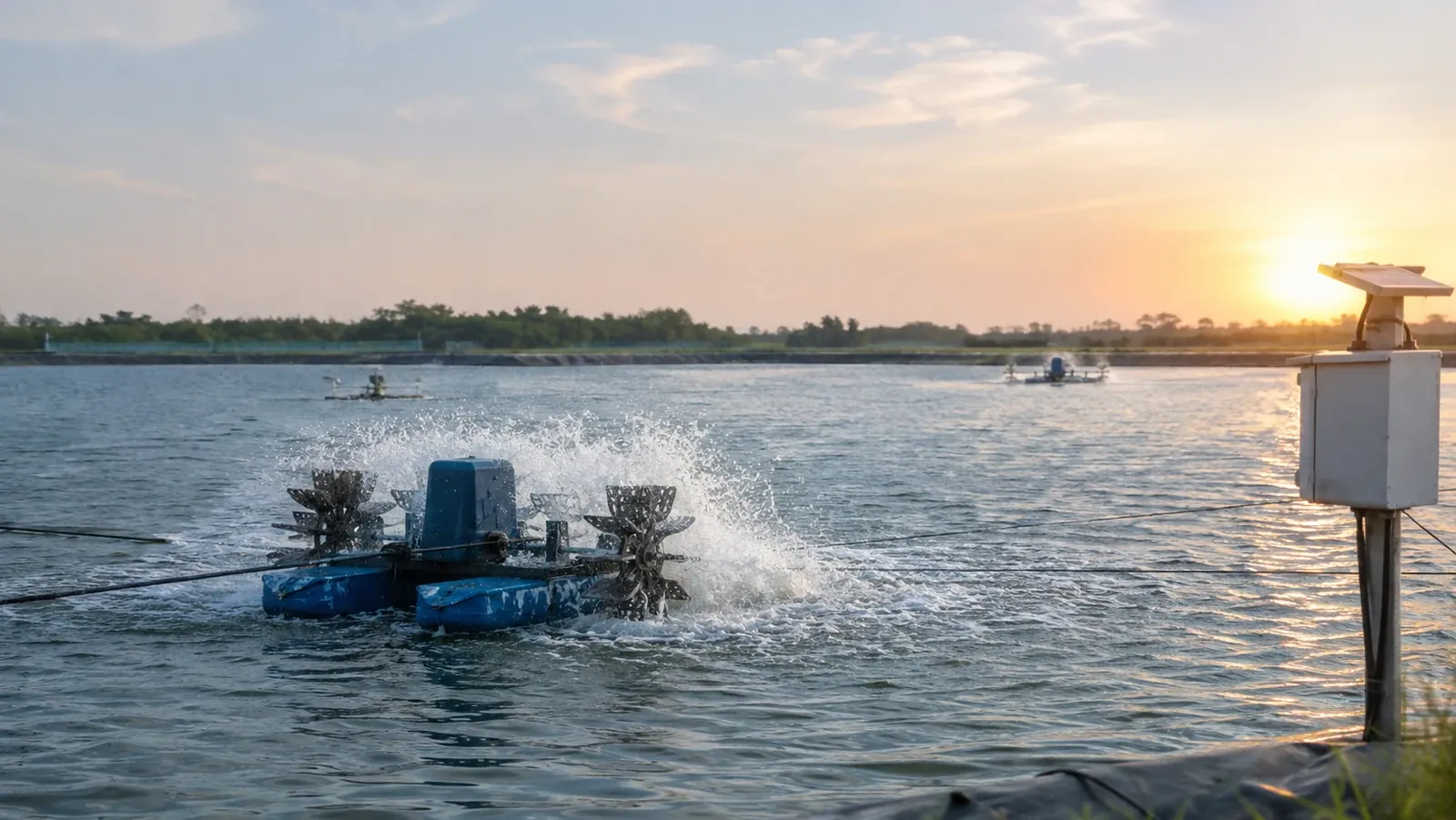

El aireador estaba encendido. Eso decía el tablero, eso decía la programación, y eso habría reportado cualquiera parado frente al switchboard. Los peces murieron igual.
Esta es la forma de falla que separa la aireación de cualquier otro equipo de la operación. Una bomba que se detiene no riega nada y alguien lo nota para la mañana. Un aireador detenido se ve idéntico a uno que funciona, desde cualquier punto de observación salvo la superficie del agua a las tres de la madrugada, y el costo de esa brecha es todo el inventario del estanque.
“Encendido” y “funcionando” son mediciones distintas
Un sistema de control sabe lo que comandó. Cerró un contactor, energizó un circuito y registró que lo hizo. Todo lo que ocurre después de ese comando le es invisible.
Considere lo que realmente sale mal en un aireador, y en qué punto de la cadena ocurre:
- Un contactor se pega cerrado o se cae en silencio
- Una banda de transmisión se rompe o se sale de la polea
- Un rodamiento se agarrota, o un acople se cizalla
- Un motor trifásico pierde una fase y se cala
- Una paleta o hélice se enreda en maleza, cuerda o malla
- Un flotador se voltea y levanta el impulsor fuera del agua
- Una caja reductora falla mientras el motor sigue girando libre
Cada uno de esos casos deja el circuito de control en el estado que espera. El tablero no miente: reporta lo último que hizo, que fue conmutar energía hacia un motor. Si el motor giró, y si girar sirvió de algo, son preguntas que nunca pudo hacer.
Un horómetro hereda la misma ceguera. Cuenta tiempo energizado, así que acumula fielmente horas de una máquina muerta desde el martes.
Qué revela la corriente
La corriente es la primera magnitud de la cadena que cambia cuando la máquina deja de hacer trabajo, y se mide sin tocar la máquina.
Tres estados vale la pena distinguir, y cubren casi todos los casos:
Corriente normal de operación. El motor gira y está cargado. Si el oxígeno disuelto sigue bajando, la aireación funciona y el problema es de demanda: biomasa, temperatura, una caída de algas, una noche quieta y nublada. Esa es una decisión de siembra y alimentación, no una llamada de mantenimiento.
Corriente en cero. La máquina no está funcionando, diga lo que diga el tablero. Un interruptor disparado, un contactor caído, un motor quemado, una alimentación perdida. Esta es la alarma que tiene que llegar a una persona de noche, porque nada en ella se resuelve sola.
Corriente muy por debajo de lo normal. El motor gira pero no hace el trabajo que debería. Un motor sin carga consume una fracción de su corriente cargada, así que una banda rota, un acople cizallado, un impulsor levantado o una caja reductora fallada aparecen todos aquí. Este es el estado invisible para todo lo demás en la operación, y suele ser la advertencia temprana: un rodamiento que empieza a irse, o una paleta que se incrusta de a poco, se ven como deriva antes de verse como una parada.
La referencia útil no es un número de catálogo, es la línea base de la propia máquina. Registre lo que consume cada aireador cuando funciona normalmente, en su propio estanque, a su propia profundidad de inmersión. La desviación respecto de esa línea base es la señal. La corriente de placa del motor es una verificación inicial de cordura, no un umbral.
Emparejar corriente con oxígeno disuelto
Una alarma de oxígeno disuelto indica que el estanque está en problemas. No indica por qué, y a las dos de la madrugada esa diferencia decide qué hacer: salir con un aireador de repuesto, o iniciar un recambio de agua de emergencia.
Leídas juntas, las dos mediciones se ordenan de inmediato:
| OD | Corriente del aireador | Qué significa |
|---|---|---|
| Bajando | Normal | La aireación funciona, la demanda la supera |
| Bajando | Cero | El aireador se detuvo, la falla es mecánica |
| Bajando | Bajo la línea base | El aireador gira pero no airea |
| Estable | Cero | Un respaldo sostiene el estanque, corrija antes de la noche |
Vale detenerse en la última fila. Un estanque con aireación redundante puede perder una unidad y sostener su oxígeno en una noche templada, de modo que la falla pasa inadvertida hasta la primera noche calurosa y quieta que borra el margen. El monitoreo de corriente la encuentra el día en que ocurre, no la noche en que importa.
El tiempo también cuenta. El motor se detiene en el instante de la falla, mientras que el oxígeno disuelto tiene que caer lo suficiente para cruzar un umbral, y en un estanque sembrado de noche eso es un descenso lento con los peces ya bajo estrés. La corriente devuelve el intervalo entre la falla y su consecuencia, y ese intervalo es toda la oportunidad de actuar.
Instalación sobre un aireador existente
Esta es la parte que las operaciones esperan difícil, y no lo es. Un sensor de corriente de núcleo partido se abre sobre una bisagra, se abraza a un conductor del cable de alimentación existente del aireador, y se cierra. El cableado de potencia no se corta, el circuito no se abre y el aireador no sale de servicio.
Tres puntos prácticos:
Un solo conductor. El núcleo va alrededor de un único conductor aislado del circuito. Si lo cierra alrededor de dos conductores del mismo circuito, los campos se cancelan y entrega una lectura cercana a cero sobre una máquina perfectamente sana. Este es el error de instalación más común y se ve exactamente como una falla.
Ciérrelo por completo. Las dos caras del núcleo deben quedar a tope. Una separación mantiene la lectura baja, lo que imita el estado de “girando sin carga” que usted intenta detectar.
Trabajo calificado. Abrazar un núcleo sobre cable aislado no es trabajo eléctrico, pero llegar al cable suele implicar abrir un tablero. Esa parte le corresponde a un electricista trabajando bajo la reglamentación local.
Del lado de la señal, un sensor con salida digital se gana su lugar. El CT-100 reporta por RS485 Modbus-RTU, así que el valor de corriente se convierte dentro del sensor y llega al controlador como un número y no como una señal analógica que se degrada en el tramo largo de regreso desde el borde del estanque. Comparte el mismo bus RS485 con las sondas de calidad del agua, lo que significa que un solo controlador sostiene tanto la lectura de oxígeno disuelto como la corriente del aireador detrás de ella.
Qué alarmar
Mantenga el conjunto de alarmas lo bastante reducido para que la gente siga respondiendo de noche:
- Corriente en cero mientras el aireador está programado para operar. Esta es la que despierta a alguien.
- Corriente bajo la línea base de la máquina por más de unos minutos, para atrapar los estados sin carga.
- Ninguna lectura del sensor, que es una falla de comunicación o de alimentación y no debe confundirse con un silencio sano.
Resista la tentación de alarmar por desviaciones pequeñas. La corriente de un aireador se mueve con el nivel del agua, la incrustación y la temperatura, y un umbral demasiado ajustado entrena a todos a ignorar las alertas, lo que cuesta más de lo que las alertas valían.
La misma lógica fuera del estanque
Nada de esto es exclusivo de la aireación. Cualquier motor cuya falla sea costosa y silenciosa se beneficia de la misma medición:
- Una bomba de riego operando en seco, que consume notoriamente menos que una bomba cebada
- Un soplador o compresor que perdió la banda
- Un sinfín de alimento o una banda transportadora trabada o vacía
- Ventiladores en un galpón avícola o ganadero, donde un ventilador fallado en un día caluroso tiene la misma forma que un aireador fallado en una noche quieta
El patrón siempre es el mismo: el sistema de control reporta su propio comando, y la corriente reporta el mundo.
