CT-100 חיישן זרם מפוצל RS485 Modbus

סקירה כללית

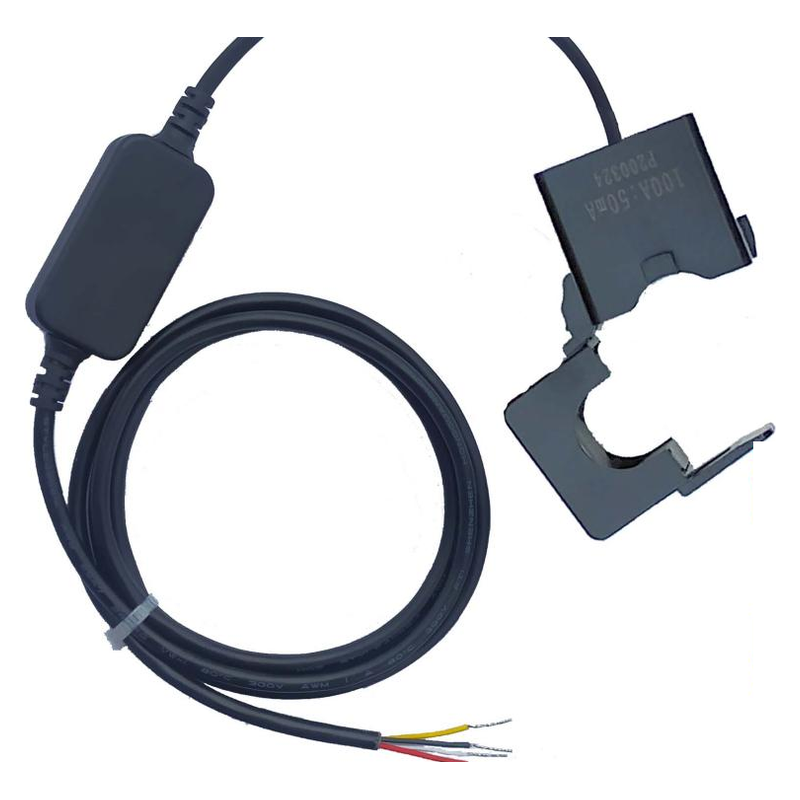

CT-100 הוא חיישן זרם בליבה מפוצלת עם מוצא RS485 Modbus-RTU. הליבה נפתחת, נצמדת סביב כבל חשמל קיים ונסגרת חזרה, כך שמנוע מקבל ניטור בלי לחתוך חוט, בלי לנתק את המעגל ובלי להוציא את הציוד מעבודה. ההתקנה לוקחת דקה על מכונה שממשיכה לרוץ.

הוא עונה על שאלה שממסר או שעון שעות עבודה לא יכולים לענות עליה: לא אם הציוד הודלק, אלא אם הוא מושך זרם. מגען שנדבק, רצועה שנקרעה, כנף שמסתובבת מול מיסב תפוס ומשאבה שאיבדה תחל נראים זהים בלוח הבקרה. בקריאת זרם הם לא נראים זהים.

למה זה קריטי בחמצנית

חמצנית בבריכה היא הציוד היחיד שכשל שקט שלה הופך לתמותה עד הבוקר. מערכת הבקרה מראה שהחמצנית דולקת. החמצן ממשיך לרדת. עד שהתרעת החמצן המומס יוצאת, הדגים כבר בילו שעות בעקומת DO יורדת, ואף אחד לא יודע אם הסיבה היא ביולוגיה, מזג אוויר, או מנוע שנעצר לפני שלוש שעות.

קריאת זרם מפרידה בין המקרים מיד. זרם עבודה תקין אומר שהחמצנית עובדת ובעיית החמצן היא בעיית עומס. אפס זרם אומר שהמכונה נעצרה. זרם נמוך משמעותית מהרגיל אומר שהיא מסתובבת אבל לא מבצעת את העבודה, וכך נראית כנף מלוכלכת או מיסב בדרך לכשל לפני שהוא קורס לגמרי.

אותו היגיון עובד על כל מנוע שחשוב: משאבת השקיה שרצה ביבש, מפוח שאיבד רצועה, מסוע מזון שנתקע.

תכונות עיקריות

• ליבה מפוצלת: נצמדת על מוליך חי, בלי חיווט מחדש ובלי השבתה
• מוצא דיגיטלי: RS485 Modbus-RTU, לא אות אנלוגי שצריך לכייל ושנחלש לאורך הכבל
• טווח 0.2 עד 100 A ברזולוציה של 0.01 A, 50-60 Hz
• כיול רב-נקודתי בייצור, כשההמרה מתבצעת בתוך החיישן
• חולק את אותו האפיק: יושב על אותו קו RS485 עם חיישני איכות מים, קרקע ומפלס
• צריכה נמוכה: 5-24 V DC בהספק 0.5 W

התקנה

הליבה נסגרת סביב מוליך מבודד אחד של המעגל הנמדד. סגירה סביב שני מוליכים של אותו מעגל מבטלת את השדה ומראה קריאה קרובה לאפס, וזו הטעות האחת שכדאי להכיר מראש. לוחצים על התפס, מניחים את הליבה וסוגרים עד לנקישה. עבודה בתוך לוח או על מעגל חי חייבת להתבצע על ידי חשמלאי מוסמך ובהתאם לתקנות החשמל המקומיות.

תקשורת ואינטגרציה

מוצא RS485 Modbus-RTU (ברירת מחדל 9600 bps, 8-N-1) מתחבר ישירות לבקרי Omni Genesis ו-Genesis Lite ולכל PLC או מערכת ניטור שמדברת Modbus. הזרם מגיע כערך 32 סיביות בקנה מידה של 0.01 A, וכתובת ההתקן וקצב התקשורת ניתנים לשינוי על אותו אפיק.

מכיוון שהוא חולק את האפיק עם שאר הסדרה, בקר אחד מחזיק את שני חצאי התמונה: החמצן המומס בבריכה והזרם שהחמצנית מושכת כדי לתקן אותו. הצימוד הזה הוא מה שהופך התרעה לאבחנה.
