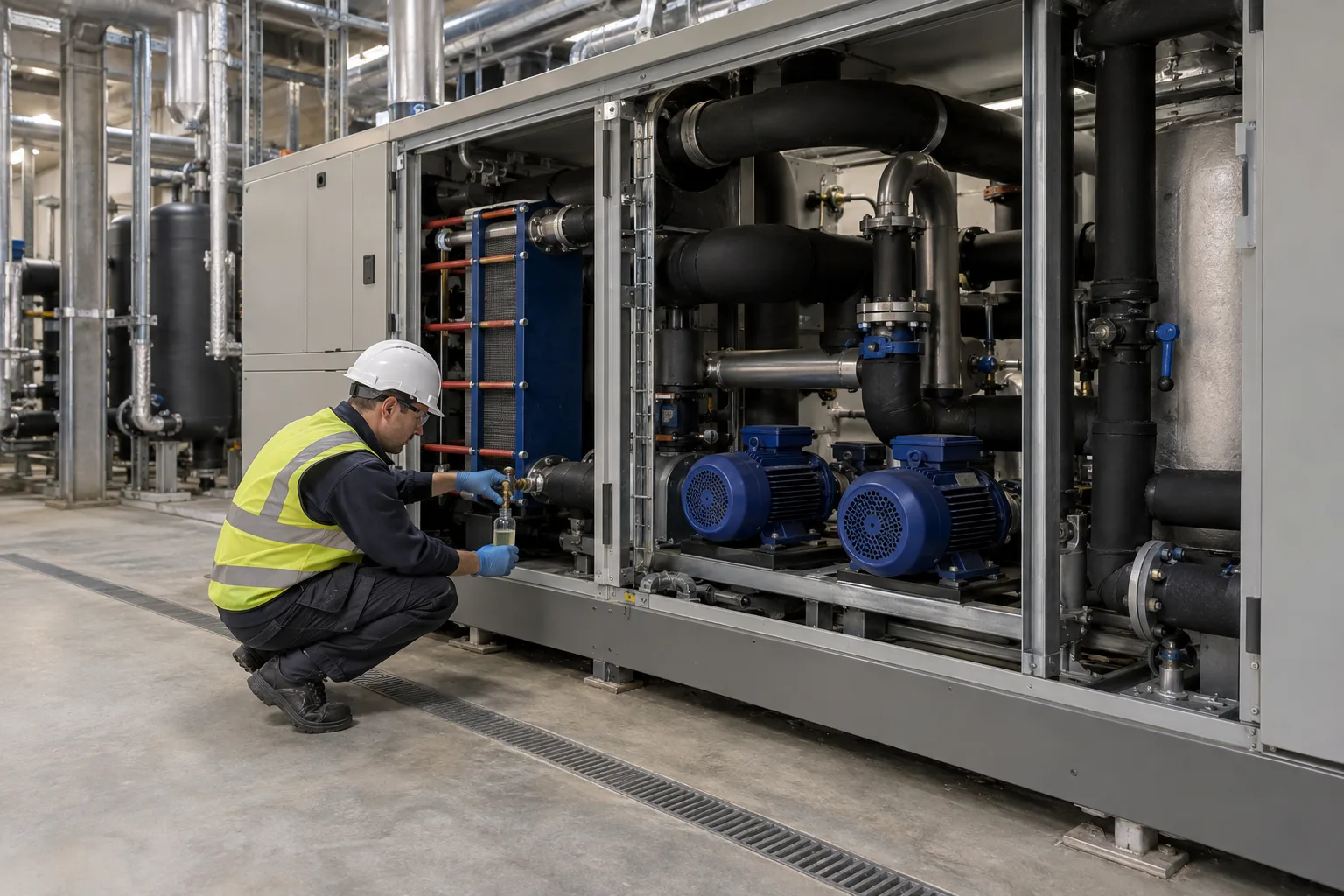

מעגל קירור direct-to-chip פועל על פרופילן גליקול עם מעכבי קורוזיה, שצריך להישאר נקי, מדולל נכון ומגן מבחינה כימית במשך שנים. אנליזת מעבדה מספרת איך הוא נראה ביום שבו נלקחה הדגימה. חיישנים בקו ממלאים את הפער בין הימים האלה. הנחיות ה-PG25 של Open Compute Project (גרסה 1.0.0, ספטמבר 2026) מונות חמש מדידות בקו למעגל קירור טכנולוגי (TCS), וכל אחת עונה על שאלה אחרת לגבי הנוזל. המדריך הזה עובר עליהן אחת אחת: מה כל חיישן מזהה, איפה הקריאות שלו מפסיקות להיות שימושיות, ואיך קובעים את הגבולות שהופכים מגמה להתראה.
חמש המדידות בקו לנוזל קירור PG25
| מדידה | מה היא מזהה | סוג החיישן בהנחיות OCP |
|---|---|---|
| pH | פירוק, זיהום, התכלות מעכבים | אלקטרודת pH במילוי ג’ל או במצב מוצק עם ATC, מדורגת לגליקול ומים |
| מקדם שבירה | ריכוז גליקול ודילול | רפרקטומטר דיגיטלי עם ATC |
| מוליכות חשמלית | תוכן יוני, זיהום חמור, דילול יתר | אלקטרודת מוליכות עם ATC |
| עכירות | חלקיקים, תוצרי קורוזיה, גידול מיקרוביאלי | חיישן אופטי IR או LED עם ATC |
| קצב קורוזיה | אובדן מתכת במעגל | חיישן ER, התנגדות אינדוקטיבית, רעש אלקטרוכימי או LPR |
ההנחיות קושרות ישירות את הניטור בקו להיקף הדגימות. מעגל שבו pH ומקדם שבירה נמדדים בקו, החומרים הרטובים אושרו כתואמים והצוות מכיר את הנוזל, נחשב לסיכון נמוך: אנליזת מעבדה בהפעלה ועוד פעם בשנה. בלי ניטור בקו ועם נוזל לא מוכר, מרווח המעבדה המומלץ ב-18 החודשים הראשונים הוא כל שישה חודשים, עם בדיקות באתר באותו מחזור.
pH: האזהרה המוקדמת
ה-pH מגיב ראשון לרוב מה שמשתבש בנוזל עם מעכבים. ההנחיות מביאות ערכים אופייניים של 8.0 עד 10.5 למעכבים קונבנציונליים ו-7.0 עד 10.5 לנוזלים מבוססי OAT, והטווח למעגל מסוים מגיע מספק הנוזל. לאלקטרודות pH יש מחיר: גליקול ותוספים מצפים את הקרום, ואלקטרודות זכוכית בקו סוחפות ונשחקות מהר יותר בגליקול מאשר במים.
המדריך הנפרד שלנו לניטור pH במרכזי נתונים עוסק במיקום החיישן במעגל CDU, בגודל השפעת הטמפרטורה בטמפרטורות המעגל ובכיול דרך Modbus עם חיישן ה-pH התעשייתי PH-110.
ריכוז גליקול: מקדם שבירה
ריכוז הגליקול הוא המספר שמשאיר את המעגל יציב מבחינה ביולוגית. ההנחיות מזהירות שגידול ביולוגי נעשה אפשרי כשהפרופילן גליקול יורד מתחת לכ-25%, וקובעות את חלון השימוש ל-PG25 על 24 עד 29% בנפח. דילול יתר יכול לקרות בהפעלה, כשמי שטיפה נשארים במערכת, ומאוחר יותר דרך מילויי השלמה במים רגילים.
המכשיר המומלץ בקו הוא רפרקטומטר דיגיטלי עם פיצוי טמפרטורה. ההנחיות מביאות כדוגמה גבול של מקדם שבירה 1.362 עד 1.368 ב-20°C עבור 24 עד 29% גליקול, עם הסתייגות חשובה: מעכבים ותוספים משנים את מקדם השבירה, ולכן הקשר בין המקדם לריכוז שונה בין יצרני נוזלים. כל קריאה צריכה להיקרא מול העקומה שפורסמה לנוזל הספציפי שבמעגל. כשהערך יוצא מהטווח, הצעד הבא בהנחיות הוא רפרקטומטר ידני, ואז התאמת ריכוז בהנחיית ספק הנוזל.
מוליכות: מגמה, לא אבחנה
המוליכות עוקבת אחרי התוכן היוני הכולל של הנוזל. בנוזל קירור גליקולי עם מעכבים היא נקבעת ברובה על ידי הפורמולציה והתוספים היוניים שלה, ולכן PG25 מוליך הרבה יותר מהמים בטוהר גבוה ששוטפים בהם את המעגל, שההנחיות מגבילות לפחות מ-25 µS/cm. הנחיות OCP מביאות 1,000 עד 10,000 µS/cm כדוגמה לטווח עבודה, והן ישירות לגבי מגבלות המדידה: המוליכות לא מזהה מזהם, שינויים משמעותיים בתוספים או במתכות מומסות לא בהכרח מזיזים אותה הרבה, והערך מתאים בעיקר כמדד עקיף וכמגמה.
שני פרטים קובעים אם חיישן מוליכות עובד בנוזל הזה:
- טווח בנקודה החמה ביותר. המוליכות עולה עם הטמפרטורה, וההנחיות מבקשות שטווח החיישן יכסה את הערך בטמפרטורת העבודה המרבית של המעגל, עם מרווח לעלייה ההדרגתית כשהנוזל מזדקן.
- קבוע התא. תא מוליכות בנוי לטווח מסוים. אלקטרודת המוליכות EC-100 עם תא K=1.0 קוראת 2 עד 10,000 µS/cm בדיוק של ±1.0% מסקלה מלאה, עם פיצוי טמפרטורה אוטומטי מ-0 עד 60°C, ב-RS485 Modbus RTU. זה מתאים לנוזל קירור שעובד באלפים הנמוכים של µS/cm. נוזל שהמוליכות שלו קרובה ל-10,000 µS/cm בטמפרטורת המעגל צריך את תא K=10.0, שמכסה 20 עד 100,000 µS/cm.
כלל הפעולה בהנחיות פשוט: אם הערך זז ביותר מ-20% מקו הבסיס, או משתנה בחדות בזמן קצר, אמתו אותו במד ידני או שולחני או שלחו דגימה למעבדה. אחרי כל שינוי בנוזל, אפסו את קו הבסיס.
עכירות: מדד תומך
העכירות מודדת עמימות, שיכולה לנבוע מחלקיקים, תוצרי קורוזיה, גידול מיקרוביאלי או אבנית. ההנחיות מתייחסות אליה כראיה תומכת במעגלי גליקול ולא כמדידה ראשית: היא לא תתפוס לכלוך קל, היא לא אומרת כלום על גודל החלקיקים, וצבעים, תוספים ובועות אוויר משפיעים כולם על הקריאה. במקום שמשתמשים בה, הן ממליצות על חיישן אופטי עם מקור אינפרא-אדום או LED ומזהירות ממדים קולורימטריים, כי הצבע שבנוזל מעוות קריאות מבוססות צבע. הגבול לדוגמה הוא פחות מ-10 NTU, וכל תזוזה של יותר מ-5 NTU מקו הבסיס מאומתת לפני שפועלים.
קצב קורוזיה: המדידה הישירה
ארבע המדידות האחרות מתארות את הנוזל. חיישן קורוזיה מודד מה הנוזל עושה למתכת. ההנחיות מונות חיישני התנגדות חשמלית, התנגדות אינדוקטיבית, רעש אלקטרוכימי וקיטוב לינארי (LPR), שלכל אחד מהם מהירות תגובה ויציבות שונות. המדריך שלנו לניטור קורוזיה במעגלי קירור נוזלי במרכזי נתונים עוסק בגבולות הקבלה לנחושת ולנירוסטה ובמקום של חיישן קצב קורוזיה מקוון.
איך קובעים גבולות עבודה לחיישני נוזל קירור
הגבולות הם מה שהופך חמישה קווי מגמה למערכת ניטור. לשיטה בהנחיות שלושה שלבים:
- לרשום קו בסיס במילוי הראשון. כשהמעגל מתמלא בנוזל טרי ומעורבב היטב, הקריאות היציבות הראשונות הופכות לערכי הייחוס.
- לקבוע גבול עליון ותחתון מנתוני יצרן הנוזל או מהספרות המקצועית, בהתאם לכימיה של הנוזל, לטמפרטורת העבודה ולקריטיות המערכת.
- לבחון את הגבולות מחדש פעם בשנה ואחרי כל שינוי מהותי, כמו החלפת נוזל או חומרה חדשה.
גבולות ופעולות לדוגמה מתוך ההנחיות, שהן עצמן מגדירות כדוגמאות שיש להחליף במספרים של ספק הנוזל:
| פרמטר | גבול לדוגמה | כשהערך מחוץ לגבול |
|---|---|---|
| pH | 8.0 עד 10.5 (קונבנציונלי), 6.5 עד 9.5 (OAT או היברידי) | לאמת במד ידני מכויל או בפסים, ואז לשלוח דגימה למעבדה |
| מקדם שבירה ב-20°C | 1.362 עד 1.368 (24 עד 29% PG) | לאמת ברפרקטומטר ידני, ואז להתאים ריכוז או לשלוח דגימה |
| מוליכות | 1,000 עד 10,000 µS/cm | לאמת אם הערך זז ביותר מ-20% מקו הבסיס |
| עכירות | פחות מ-10 NTU | לאמת אם הערך זז ביותר מ-5 NTU מקו הבסיס |
לקרוא את החיישנים יחד
חיישן בודד מדווח מספר. שניים או שלושה יחד מתחילים לרמוז על סיבה, וזה מה שאומר לכם למי להתקשר. הדפוסים האלה נובעים ממה שכל מדידה מגיבה אליו, וכל אחד מהם עדיין מסתיים בדגימה לאימות:
- ריכוז הגליקול והמוליכות יורדים שניהם, ה-pH יציב. הנוזל דולל, לרוב במים במילוי השלמה או במי שטיפה שנשארו אחרי תחזוקה.
- ה-pH יורד לאורך שבועות, הגליקול יציב. חבילת המעכבים מתכלה או שהנוזל מתפרק. בשביל המקרה הזה קיימת בדיקת המעבדה השנתית לאלקליניות שמורה ולחומצות פירוק.
- המוליכות קופצת, העכירות עולה. משהו נכנס למעגל: חומר ניקוי, נוזל לא תואם או תוצרי קורוזיה.
- קצב הקורוזיה עולה בזמן שקריאות הנוזל נראות תקינות. בדקו קודם את המתכות ואת הצימודים הגלווניים, ורק אחר כך את הכימיה.
להכניס את נתוני חיישני נוזל הקירור ל-BMS
ההנחיות ממליצות לשלב את קריאות החיישנים ב-BMS להתראות ובקרה אוטומטיות, ולשתף את המגמה עם ספק הנוזל להשוואה מול נתוני המעבדה. בפועל יש שתי דרכים:
- RS485 Modbus RTU לבקר ה-CDU או לשער BMS שמתשאל את החיישנים. כמה חיישנים חולקים אפיק אחד של שני חוטים בכתובות שונות, ופקודות הכיול עוברות באותו קו. ה-PH-110 (גרסת RS485) וה-EC-100 משתמשים שניהם ב-9600 baud, 8N1, כתובת ברירת מחדל 1.
- 4-20mA לכרטיס כניסות אנלוגיות, לבקרים בלי Modbus master. ה-PH-110 זמין עם יציאת 4-20mA.
בכל דרך, שמרו את הטמפרטורה לצד כל קריאה. pH, מוליכות ומקדם שבירה זזים כולם עם הטמפרטורה, והשוואת ערכים שנלקחו בטמפרטורות מעגל שונות מייצרת מגמות שלא קיימות. במקום שאין בקר זמין, כמו במעגל פיילוט, בקר Omni Genesis קורא חיישני RS485 ישירות ורושם אותם ללוח בקרה בענן.
חיישנים בקו לא מחליפים את המעבדה. ההנחיות עדיין ממליצות על אנליזת מעבדה מלאה לכל מעגל TCS לפחות פעם בשנה, שכוללת ריכוז גליקול, pH, אלקליניות שמורה, מעכבים, כלוריד, סולפט, קשיות, חומצות פירוק ומתכות מומסות. מה שהחיישנים מוסיפים הוא הזמן שבין הדגימות. אם אתם מגדירים ניטור נוזל קירור ל-CDU או למעגל TCS, ספרו לנו מה הנוזל, מה טווח הטמפרטורות של המעגל ומה הבקר, ונרכיב איתכם את חבילת החיישנים.
