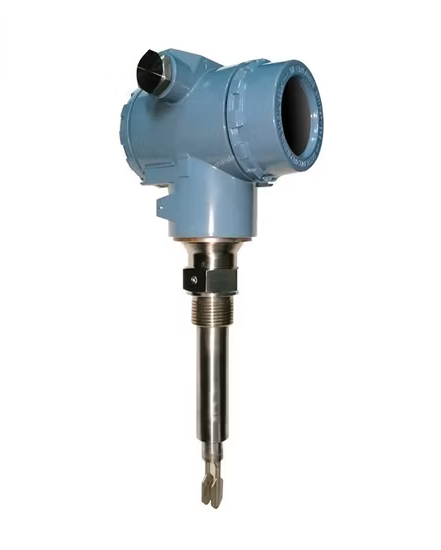

DEN-100 מד צפיפות וריכוז בעקרון קולן
מד צפיפות וריכוז בעקרון קולן, התקנה טבולה. טווח 0–1.8 g/cc, דיוק ±0.003 g/cc, פלט 4–20 mA או Modbus RS485, דירוג Ex d II BT6 Gb לאזורים מסוכנים.
צרו קשר לתמחור
סקירה כללית
ה-DEN-100 הוא מד צפיפות וריכוז קומפקטי מסוג קולן (Tuning Fork) להתקנה טבולה ישירה בצנרת או במיכלים. מקור עירור אקוסטי מניע קולן מתכתי בתדר התהודה החופשי שלו; תדר זה משתנה ביחס לצפיפות הנוזל הבא במגע עם הקולן. חיישן PT100 מובנה מפצה על היסחפות טמפרטורה בתהליך, וערכי הריכוז מחושבים מיחס הצפיפות ב-20 °C. התוצאה היא מדידת צפיפות רציפה בזמן אמת, ללא חלקים נעים, ללא אופטיקה שנרבדת ובתחזוקה מינימלית.
תכונות עיקריות
- עקרון קולן: ללא חלקים נעים, ללא בלאי מכני, ללא היסחפות
- פיצוי טמפרטורה מובנה: PT100 מובנה מסלק היסחפות תרמית אוטומטית
- טווח צפיפות רחב: 0–1.8 g/cc מכסה את רוב נוזלי התהליך התעשייתיים
- דיוק גבוה: ±0.003 g/cc בטווח העבודה המכויל 0.6–1.5 g/cc
- שתי אפשרויות פלט: 4–20 mA (ארבעה חוטים) או Modbus RS485 לחיבור ישיר לבקרים
- תעודת אזור מסוכן: Ex d II BT6 Gb להתקנה בזונות מסווגות
- בחירת חומרים רחבה: 316L, Hastelloy C או זירקוניום לנוזלים אגרסיביים
- חיבורי תהליך גמישים: אוגן, סנג’ר או הברגה; אורכי החדרה עד 2 מ’
יישומים
- בקרת ריכוז של חומצות, בסיסים וכימיקלי ניקוי
- ניטור מליחות ותמלחת בחקלאות ימית ובמערכות מי תהליך
- מעקב ריכוז בתסיסה ובבישול
- חישוב זרימת מסה בשילוב עם מד זרימה נפחי
- בקרת ריכוז במאייד וגילוי נקודת סיום בתגובות אצווה
- זיהוי ממשק בין מוצרים בצנרת רב-מוצרית
- בקרת מינון ועירבוב בתעשייה הכימית והתעשייתית
למה למדוד צפיפות בעקרון קולן
צפיפות היא אחד הפרמטרים האמינים ביותר לחיזוי ריכוז נוזלים, דרגת מוצר והרכב פאזה. לעומת מדידת מעבדה מבוססת דגימה, מדידת צפיפות רציפה בצנרת:
- מבטלת עיכובי דגימה: סטיות תהליך מזוהות תוך שניות, לא שעות
- מסירה שונות בין מפעילים: ללא דילול ידני וללא טעויות העתקה
- מתממשקת לאוטומציה: אות 4–20 mA או Modbus ישיר לבקרים ו-SCADA ללא הסבה
- שורדת נוזלים קשים: ללא אופטיקה שנרבדת וללא דיאפרגמות עדינות
עקרון הקולן מתאים במיוחד לנוזלים המכילים מוצקים תלויים או כמות גז קלה — תנאים שמאתגרים מדי קוריוליס וצינורות רוטטים.
התקנה ושילוב בתהליך
ה-DEN-100 מותקן ישירות במיכלים, בצנרת, בלולאות מעקף ובכורי תגובה. תצורות סטנדרטיות כוללות:
- התקנה במיכל פתוח או סגור עם חיבור תהליך מסוג אוגן, סנג’ר או הברגה
- התקנה בצנרת למהירויות זרימה של 0.3–0.5 m/s; מהירויות גבוהות יותר מחייבות הרחבה או שרוול T
- לולאת מעקף לצנרת ראשית בקוטר ≥150 מ”מ
- התקנה אופקית דרך פתח צידי באוגן (נמנעים מפתחים עליונים כדי למנוע כיסי גז)
מוט המגע זמין ב-316L, Hastelloy C או זירקוניום בהתאם לכימיה של התהליך — טבלת תאימות החומרים בדף הנתונים מפרטת את החומצות, הבסיסים והנוזלים האגרסיביים הנפוצים.
קישוריות ואינטגרציה
בחרו את הפלט שמתאים לארכיטקטורת הבקרה שלכם:
- 4–20 mA (ארבעה חוטים): לולאה אנלוגית פשוטה ל-PLC, DCS ומחוונים עצמאיים
- Modbus RS485: שילוב דיגיטלי עם בקרי IoT של Agrinovo (Omni Genesis, Omni Exodus), מערכות SCADA והיסטוריוני נתונים
כניסת הכבל M20 × 1.5 ותעודת Ex d II BT6 Gb מאפשרות התקנה באזורים מסוכנים מסווגים ללא מחסומים חיצוניים.
למה לבחור ב-DEN-100
- מדידה רציפה מחליפה דגימות ידניות וניתוח מעבדתי
- ללא חלקים נעים ממזער תחזוקה והיסחפות לטווח ארוך
- מאושר לאזורים מסוכנים להתקנה בסביבות תהליך מסווגות
- חומר מגע נבחר תואם לכימיית המדיום
- שני פלטים — אנלוגי או דיגיטלי — משתלבים בכל מערכת בקרה
- מודולרי וברוטציה בשטח — אורך החדרה וחיבור תהליך נקבעים בהזמנה
