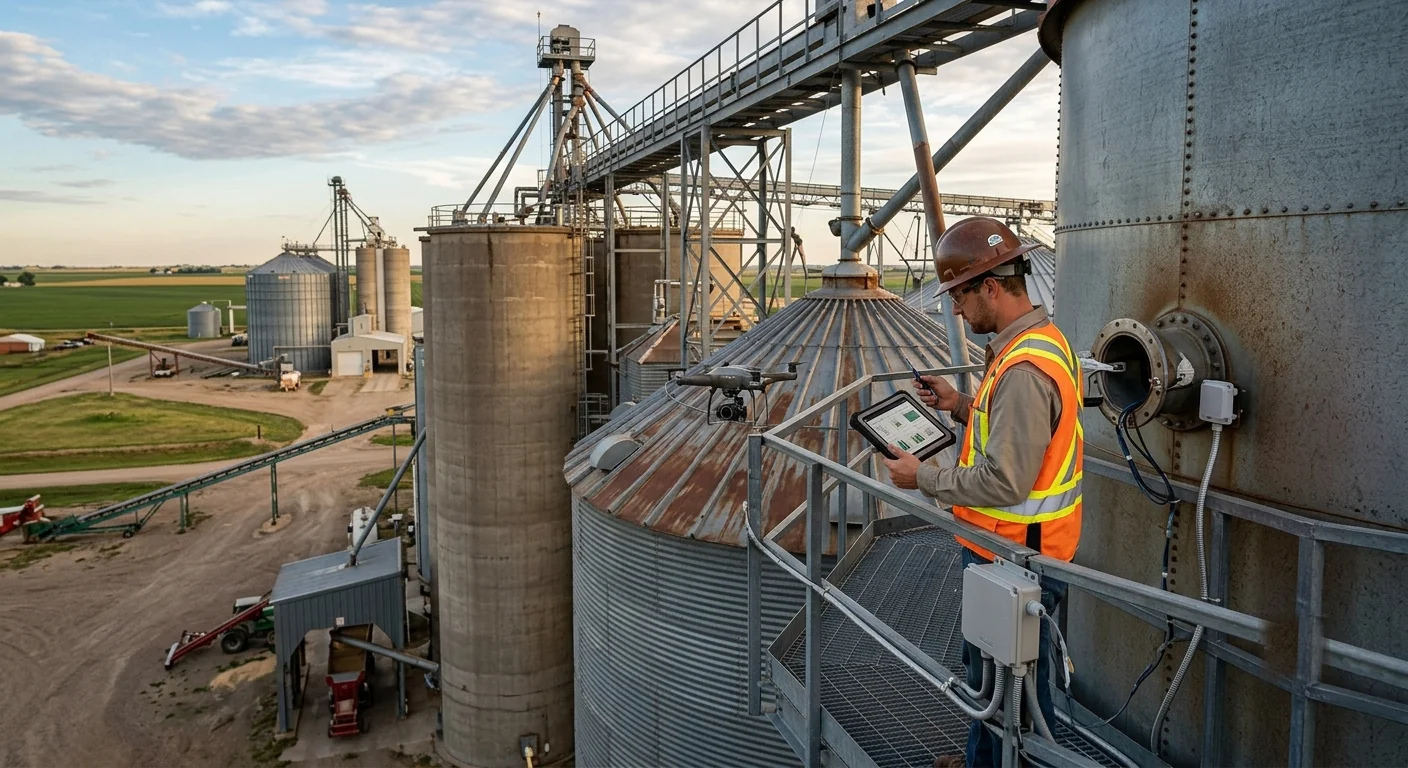

מערכות ניטור ממגורות: מדריך מלא לניטור מפלס מרחוק

בדיקות ממגורה ידניות עובדות עד שהן לא. טיפוס על סולם קפוא ב-6 בבוקר באמצע החורף, חלון הזמנה שמפספסים כי אי אפשר היה לקרוא את המד דרך האבק, אספקת חירום שעולה יותר מהחיסכון שהיה אמור להיות בהזמנה המקורית. רוב המתקנים חיים עם זה עד שמחסור במלאי או מילוי יתר מאלצים אותם לשנות גישה.

מערכת ניטור ממגורות מחליפה את כל זה במספר על המסך, מתעדכן כל כמה דקות, נגיש מכל מקום. המדריך הזה מסביר מה כוללת מערכת מלאה, איך הרכיבים מתחברים, ואיך פורסים מערכת על מתחם ממגורות תבואה, מספוא או אבקות אופייני. אם אתם עדיין מתלבטים באיזו טכנולוגיית חיישן לבחור, המדריך המשלים שלנו על בחירת חיישן מפלס משווה רדאר, אולטרסוניק, תאי עומס וקיבולי בפירוט.

מה מערכת ניטור ממגורות באמת כוללת

המונח “מערכת ניטור ממגורות” משמש בצורה רופפת. בפועל, למערכת שלמה יש שלוש שכבות שעובדות יחד:

1. חיישן המפלס בראש כל ממגורה. הוא מודד את המרחק למשטח החומר, או את משקל הממגורה, ומפיק אות. רוב ההתקנות המודרניות משתמשות ברדאר 80 GHz, כי הוא עובד דרך אבק ועיבוי ולא דורש כיול.
2. בקר ה-IoT בקופסת חיבורים סמוכה. הוא קורא חיישן אחד או יותר דרך RS485 או 4-20 mA, ממיר מרחק גולמי לאחוזי מילוי ונפח משוער, ודוחף את הנתונים לענן דרך סלולרי או LoRa.
3. פלטפורמת הענן במחשב או בטלפון. היא שומרת קריאות, מציגה מפלסים נוכחיים לכל הממגורות באתר, מציירת גרפי צריכה, מחשבת תאריך התרוקנות חזוי ומפעילה התראות לכל מי שאחראי על כל ממגורה.

חסר אחד משלושת אלה, והמערכת לא שלמה. חיישן בלי בקר נותן קריאה שאף אחד לא רואה. בקר בלי פלטפורמת ענן נותן נתונים גולמיים שאף אחד לא יכול לפעול לפיהם. פלטפורמת ענן בלי חיישן אמין גרועה ממערכת בכלל, כי אנשים מפסיקים לבדוק את הממגורות אבל המספרים על המסך שגויים.

איך הנתונים זורמים מהממגורה לטלפון

המסלול מקילוגרם תבואה להתראה בטלפון פשוט ברגע שרואים אותו פרוס.

1. חיישן המפלס פולט קרן רדאר ממוקדת בתדר 80 GHz אנכית כלפי מטה. הקרן מוחזרת ממשטח החומר וחוזרת לחיישן.
2. החיישן מחשב מרחק על פי הפרש התדר בין האות שנשלח לזה שחזר, ומפיק את המרחק כערך RS485 Modbus RTU (או כלולאת זרם 4-20 mA בבקרים ישנים יותר).
3. בקר ה-IoT קורא את החיישן לפי לוח זמנים (בדרך כלל כל 5 עד 15 דקות, ניתן להגדרה לכל ממגורה), מיישם את הגיאומטריה של הממגורה כדי להמיר מרחק לאחוזי מילוי ונפח, ושומר את התוצאה מקומית.
4. הבקר משדר את הנתונים דרך 4G LTE סלולרי לפלטפורמת ענן. אפשרות LoRaWAN מודולרית זמינה בבקרים המוכנים ל-LoRaWAN, באתרים שמעדיפים לרכז דרך שער מקומי.
5. פלטפורמת הענן שומרת את הקריאה, מעדכנת לוחות בקרה, מחשבת מחדש את תאריך ההתרוקנות החזוי ומפעילה התראות כשנחצים ספים שהוגדרו.

זמן ההשהיה ממשטח הממגורה ועד להתראה הוא בדרך כלל פחות מדקה. עבור רוב המתקנים זה זמן אמת מספיק. מרווח הקריאה, לא זמן השידור, הוא מה שקובע כמה מהר מזוהה ירידה פתאומית.

עיצוב מערכת לממגורה אחת, לעשר ממגורות, או למתחם רב-אתרי

עיצוב המערכת משתנה יותר עם מספר הממגורות והפריסה מאשר עם החומר המאוחסן.

ממגורה אחת או שתיים באתר יחיד

המקרה הפשוט ביותר. חיישן רדאר 80 GHz אחד לכל ממגורה, שניהם מחווטים לבקר IoT יחיד, הבקר ניזון מהמקור הקרוב ביותר של 12-24V DC או מספק AC קטן, אנטנה חיצונית למבנה לקליטה סלולרית. החיישן מותקן על פתח עליון או על אוגן קטן שמרותך. ההתקנה המלאה לכל ממגורה נכנסת לבוקר עבודה.

לבעלי ממגורה יחידה, החשבון פשוט יותר ממה שאנשים חושבים. הזמנה אחת שניצלת ממחסור, או אספקת חירום אחת שנמנעה, בדרך כלל מכסות את ההתקנה בשנה הראשונה.

מפעל מספוא או חווה עם 5 עד 15 ממגורות

המקרה הנפוץ ביותר. בקר IoT אחד לכל אשכול ממגורות שאפשר להגיע אליו בכבל RS485 באורך עד כ-100 מטר. בקר Omni Exodus תומך בעד 8 חיישני RS485 ו-4 כניסות אנלוגיות ליחידה, כך שרוב החוות מכוסות בבקר אחד או שניים.

תכננו את נתיב הכבלים לפני שהחיישנים מגיעים. RS485 חזק, אבל עדיין רוצים כבל שזור מוגן, רחוק מממירי תדר וקווי מנועים, ורוצים תעלת כבלים אחת בין הממגורות במקום עשרה כבלים שמונחים על פני השטח ומתווספים לאורך השנתיים הבאות.

מתקנים רב-אתריים או תעשייתיים

באתרים שבהם הממגורות פרוסות על מרחק של מאות מטרים או יותר, או שבהם כמה חוות או מפעלים מדווחים למשרד מרכזי אחד, הארכיטקטורה משתנה. כל אתר מקבל בקר משלו (או קבוצת בקרים), כל אחד עם תקשורת סלולרית נפרדת, כולם מדווחים לאותו חשבון ענן. לוח הבקרה מציג כל ממגורה בכל אתר במבט אחד. הרשאות לפי אתר מאפשרות למנהלי שטח לראות רק את הממגורות שלהם, בעוד שהמשרד המרכזי רואה הכל.

זה המקום שבו הבחירה בין סלולרי ל-LoRaWAN הכי משמעותית. סלולרי שומר על כל בקר עצמאי ועם יתירות מלאה, וזאת ברירת המחדל הבטוחה יותר. LoRaWAN יכול להפחית את עלות התקשורת לבקר באתרים צפופים שכבר יש בהם שער, אבל מוסיף נקודת כשל יחידה שצריך לתכנן סביבה. אפשרות LoRaWAN מודולרית זמינה בבקרים המוכנים ל-LoRaWAN, כשאתר מחליט לרכז.

לוח הבקרה: מה באמת הופך את המערכת לשימושית

חיישן שקורא נכון הוא הכרחי. לוח בקרה שמציג את המידע הנכון הוא מה שגורם למפעילים באמת להשתמש במערכת ביום-יום.

הפיצ’רים שמרוויחים את מקומם בפועל:

• תצוגת מד לכל ממגורה. מסך אחד עם כל ממגורה כאריח, מתויגת לפי מה שיש בתוכה (“ממגורה 3: מספוא מטילות”, לא “Sensor_0x4A3F”). צבעים לפי מפלס מילוי. זה המסך ששומרים במועדפים.
• גרפי מגמה. צריכה יומית, שבועית וחודשית לכל ממגורה. הגרפים חושפים אנומליות שקריאה נקודתית לא יכולה, כמו ירידה איטית בשימוש שמתבררת כקליטות חומר.
• תאריך התרוקנות חזוי. השלכה פשוטה קדימה לפי קצב הצריכה האחרון. מספיק טוב להזמנה, שקוף לגבי ההנחות שלו.
• התראות מפלס נמוך. סף לכל ממגורה (בדרך כלל בסביבות 25 עד 30%), במשלוח SMS, מייל או webhook. אפשרות ה-webhook היא מה שמאפשר שילוב עם תכנון מספוא ו-ERP.
• התראות מפלס גבוה. סף סמוך לחלק העליון (בדרך כלל בסביבות 90%), למניעת מילוי יתר במהלך אספקות. בדיקה מהירה לפני אספקה על לוח הבקרה לוקחת עשר שניות ומונעת את רוב אירועי מילוי היתר.
• רישום אספקות. עלייה פתאומית במפלס מתויגת אוטומטית כאספקה. לאורך חודשים זה בונה רשומת קבלות בלי שמישהו ימלא טופס.

לוח בקרה שלא עושה את אלה, גם אם הוא מציג גרפים יפים, לא ישנה איך המתקן פועל. לוח בקרה שעושה את אלה היטב הוא ההבדל בין פרויקט חיישנים למערכת עובדת.

שילוב עם ERP, תכנון מספוא ומערכות קיימות

רוב המתקנים כבר מפעילים תוכנות למלאי, לתכנון מספוא או לתזמון ייצור. מערכת ניטור הממגורות צריכה להזין את המערכות האלו, לא להחליף אותן.

שלושה דפוסי שילוב מכסים את רוב המקרים:

• משיכת API בקריאה בלבד. המערכת השנייה מסקרת את ה-REST API של פלטפורמת הענן לפי לוח זמנים (כל כמה דקות או כל שעה) ומושכת מפלסים נוכחיים וצריכה אחרונה לכל ממגורה. שימושי ללוחות מלאי ולדוחות פיננסיים.
• דחיפת Webhook. פלטפורמת הענן שולחת אירוע למערכת השנייה על טריגרים ספציפיים: מפלס נמוך נחצה, אספקה זוהתה, חיישן לא מקוון. שימושי להפעלת תהליכי הזמנה מחדש.
• ייצוא ישיר ממסד הנתונים. ייצוא לילי ל-CSV או Parquet לכלי ניתוח שמעדיפים קליטה באצווה. שימושי לדיווח לטווח ארוך וללוחות BI.

המערכות ששילבנו איתן בפריסות אמיתיות כוללות SAP, Microsoft Dynamics, מתכנני מספוא מבוססי Excel, וכלי מלאי PHP שנכתבו בבית. ה-API זהה בכל מקרה. שכבת השילוב נמצאת בצד הלקוח.

חומרים, סביבות ובחירות מערכת

המערכת עצמה כמעט לא תלויה במה שיש בממגורה. בחירת החיישן כן. כיסינו את כל השוואת החיישנים במדריך חיישני המפלס שלנו, אבל ברמת המערכת, השאלה הרלוונטית היא האם החיישן הנבחר יקרא בצורה אמינה בתנאים שבהם אתם בפועל פועלים.

תבואה, מספוא גרגירי, גרגירי פלסטיק: חיישן רדאר 80 GHz הוא ברירת המחדל. קורא דרך אבק במהלך מילוי פעיל, מתעלם מתנודות טמפרטורה, ללא סחיפת כיול לאורך שנים.

מספוא מאש, אבקות עדינות, מלט: חיישן רדאר 80 GHz עם רגישות מספיקה לחומרים בעלי קבוע דיאלקטרי נמוך. חיישן מפלס הרדאר 80 GHz שלנו מדורג לחומרים עד קבוע דיאלקטרי של 1.5, שמכסה את רוב האבקות התעשייתיות. עבור ממגורות מספוא מאש שיוצרות גשרים בתדירות גבוהה, אנחנו מוסיפים מתג קיבולי למפלס נמוך כהתראת גיבוי.

נוזלים ותרחיפים: רדאר, או אולטרסוניק במכל פנימי נקי עם טמפרטורה יציבה. עיצוב המערכת זהה. רק החיישן משתנה.

סביבות חוץ קרות או חמות: חיישן הרדאר 80 GHz של Agrinovo פועל בטווח 40°C- עד 80°C+, שמכסה כמעט כל סביבה חקלאית בחוץ. לבקר ה-IoT יש טווח עבודה דומה. כבלים צריכים להיות מדורגים לסביבה, עם כבלני IP67 או יותר.

מציאות ההתקנה: איך נראית פריסה אמיתית

התקנה רטרואקטיבית טיפוסית באתר קיים, עם שש ממגורות ובקר אחד, רצה בערך יום ליום וחצי למתקין מנוסה. העבודה מתחלקת בערך כך:

1. התקנת החיישנים. כל חיישן מותקן בראש הממגורה, או דרך פתח בדיקה קיים או דרך אוגן קטן שמרותך לגג. החיישן יושב מחוץ למרכז ביחס לנקודת המילוי, באופן אידיאלי בכשליש מרדיוס הממגורה מהדופן. כאן באות רוב הבעיות של “הקריאות מוזרות”. מיקום הרכבה נכון, וכל השאר קל.
2. הנחת כבל RS485. שזור מוגן, מנותב דרך תעלה, רחוק מקווי זרם גבוה. שרשור החיישנים על האפיק וסיום בבקר.
3. התקנה והזנת הבקר. מותקן על הקיר בקופסת חיבורים סמוכה לאשכול הממגורות, מוזן 12-24V DC. אנטנה סלולרית מותקנת עם קו ראייה פתוח לשמיים.
4. הפעלת החיישנים. כל חיישן מריץ מחזור “למידה” חד-פעמי כדי לזהות ולדכא הדים שגויים ממבנים פנימיים (סולמות, קורות תמיכה). זה לוקח כמה דקות לחיישן.
5. הגדרת לוח הבקרה. הזנת מימדי כל ממגורה, תיוג כל ממגורה לפי תכולתה, הגדרת ספי התראה, הזמנת האנשים שיקבלו את ההתראות.

אחרי זה, המערכת רצה. תחזוקה על החיישנים היא כמעט אפסית בחמש עד שבע השנים הראשונות. הבקר מקבל עדכון קושחה מרחוק פעם בשנה. ה-SIM הסלולרי מתחדש אוטומטית. המשימה השגרתית היחידה היא בדיקה ויזואלית של פני האנטנה פעם בשנה, שבדרך כלל לא מראה הצטברות.

מתי מערכת ניטור מחזירה את עצמה

החשבון הכלכלי של ניטור ממגורות ברור באופן חריג. החיסכונות מתחלקים לארבע קטגוריות:

• הון חוזר ששוחרר ממלאי חיץ נמוך יותר. רוב המתקנים בלי ניטור מחזיקים מלאי חיץ גבוה כביטוח מפני התרוקנות. עם קריאות רציפות אמינות, אפשר להקטין את החיץ משמעותית, ולשחרר הון שהיה כלוא במספוא או בתבואה שלא צריכים לשבת באתר.
• אספקות חירום שנמנעו. כל אספקת חירום עולה משמעותית יותר ממתוכננת, גם בתוספת ההובלה וגם בזמן שנשרף על רדיפה אחרי ספקים בהתראה קצרה. חירום אחד שנמנע בשנה בדרך כלל מכסה את עלות המערכת.
• אירועי מילוי יתר שנמנעו. מילוי יתר יחיד שפוגע בצינור מילוי או במנשם לחץ יכול לעלות יותר מכל המערכת, לפני שסופרים את החומר שהלך לאיבוד על הקרקע.
• זמן מפעיל שהוחזר. זמן שמתבזבז על טיפוס, דפיקה ורישום הופך לזמן ששקוע במשהו יותר שווה. במפעל עמוס זה מצטבר מהר יותר ממה שאנשים חושבים.

אנחנו נמנעים מלצטט תקופות החזר ספציפיות כי הן משתנות מאוד לפי גודל המתקן וערך החומר. בפועל, באתרים שפרסנו, שאלת ההחזר מפסיקה לעלות אחרי המחסור הראשון שנמנע או המילוי היתר הראשון שנמנע.

על מה לשים לב בבחירת מערכת

כמה שאלות חותכות דרך רוב הרעש:

• האם החיישן מתאים לחומר ולסביבה? רדאר לאבק, רדאר לחוץ, רדאר לאבקות בעלות קבוע דיאלקטרי נמוך. אולטרסוניק רק לנוזלים בסביבות פנימיות נקיות. ההחלטה הזו קובעת את כל מה שלמטה.
• האם הבקר תומך במספיק חיישנים ליחידה? שמונה חיישני RS485 לבקר מכסים את רוב החוות ומפעלי המספוא ביחידה אחת. יותר חיישנים לבקר רק לעיתים נדירות שימושיים. פחות הופך ליקר בקנה מידה.
• האם התקשורת היא סלולרית כברירת מחדל? סלולרי הוא ברירת המחדל הבטוחה ביותר. LoRaWAN היא אפשרות לשמור פתוחה לאתרים שגדלים אליה, אבל לא צריכה להיות האפשרות היחידה שבקר תומך בה.
• האם לוח הבקרה מציג את המידע הנכון בלי הגדרות? אריחים לפי ממגורה, גרפי מגמה, תאריך התרוקנות חזוי, התראות ורישום אספקות צריכים להיות שם מהיום הראשון, לא מאחורי פרויקט הגדרה.
• האם יש API? אם המערכת לא יכולה להזין ERP או מתכנן מספוא, היא בסופו של דבר תוחלף באחת שכן יכולה. ה-API הוא מה שעושה את המערכת בת קיימא.
• מה קורה כשחיישן יוצא לא מקוון? מערכת טובה מרימה התראת “חיישן לא מגיב” תוך שעה, לא משאירה בשקט את הקריאה האחרונה שהיא ידעה. כשלים שקטים גרועים יותר מאי קיום מערכת.

מאיפה להתחיל

אם אתם מנהלים מתקן היום בלי ניטור רציף של ממגורות, הצעד המעשי הראשון הוא להצמיד מערכת לממגורה הקריטית ביותר שלכם. זו שהמחסור בה יעלה הכי הרבה, או שמילוי היתר בה יזיק הכי הרבה. הוכיחו את הערך על הממגורה היחידה הזו לרבעון, ואז הרחיבו לשאר האתר.

חיישן מפלס הרדאר 80 GHz ובקר Omni Exodus של Agrinovo מתוכננים לעבוד יחד מהקופסה, ולוח הבקרה בענן זהה בין אם מתחילים בממגורה אחת או במאה. המערכת גדלה איתכם. התחילו קטן, קבלו את הערך, הרחיבו משם.

לצלילה עמוקה יותר לבחירת החיישן עצמו, ראו את מדריך השוואת חיישני המפלס שלנו. לארכיטקטורת הפריסה המלאה, ראו את עמוד פתרון ניטור הממגורות שלנו.
