רוב העמודים על חיישני CO2 מומס מציגים טווח ויציאה ונעצרים שם. הפרט שבאמת מכריע אם חיישן מתאים למים שלכם נמצא בדרך כלל שורה אחת למטה בדף הנתונים: התנאים שהדגימה צריכה לעמוד בהם. המדריך הזה משווה בין שתי משפחות החיישנים העיקריות ואומר במפורש מה התנאי הזה בחיישן שאנחנו מספקים, כדי שתדעו עוד לפני בקשת הצעת מחיר אם הוא מתאים.
שתי משפחות של חיישני CO2 מומס
אלקטרודות חשות גז. ה-CO2 עובר מהדגימה, דרך ממברנה חדירה לגזים, אל נפח קטן של תמיסה פנימית. ה-CO2 משנה את התמיסה הזו, ואלקטרודה פנימית מודדת את השינוי. החיישן מדווח ריכוז. זו שיטה אלקטרוכימית, קרובה מאוד למדידת pH, ויש לה אותם הרגלים: מכיילים אותה מול תמיסות תקן, והיא צריכה שהדגימה תהיה בתוך חלון כימי מוגדר.
חיישנים אופטיים. ה-CO2 עובר דרך ממברנה אל חלל גז קטן, ושם הריכוז שלו נמדד בבליעת אינפרא-אדום. השיטה פיזיקלית ולא אלקטרוכימית, ולכן היא לא תלויה בכימיה של הדגימה באותו אופן. אלה המכשירים שנבנו למדידה ללא השגחה ישירות במים.
אף אחד מהם אינו טוב יותר באופן כללי. הם מתאימים להתקנות שונות, וההבדל הוא בעיקר בשאלה איפה החיישן יכול לשבת.
התנאי שמכריע: ה-pH של הדגימה
ה-CO2-100 היא אלקטרודה חשת גז. דף הנתונים שלה מציין טווח עבודה של pH 4.8 עד 5.2, ומורה לשמור את הדגימה בטווח הזה כדי לקבל קריאות תקפות.
השורה הזו חשובה יותר מטווח המדידה. רוב המים שאנשים רוצים לנטר רחוקים מאוד מ-pH 5:
- מי גידול של דגים וחסילונים מוחזקים בדרך כלל קרוב לניטרלי.
- מי תהום ומי בארות משתנים, אבל בדרך כלל נמצאים מעל החלון הזה.
- תרביות אצות ונוזלי ביו-תהליך רבים פועלים בתחום הניטרלי עד הבסיסי.
במים כאלה אי אפשר פשוט להוריד את ה-CO2-100 למכל ולהשאיר אותה לדווח. קודם צריך להביא את הדגימה לחלון של pH 4.8 עד 5.2, ובפועל זה אומר מדידה של דגימה מותנית: זרם צד או דגימה שנלקחה, שה-pH שלה מותאם לפני שהיא מגיעה לאלקטרודה.
התניית הדגימה משנה גם את שיווי המשקל הקרבונטי שלה. לכן, לפני שמתכננים מערך דיגום, כדאי להבין מה הקריאה תייצג בתהליך שלכם, והאם זה המספר שאתם צריכים לשלוט בו. אנחנו מעדיפים לנהל את השיחה הזו לפני הצעת המחיר ולא אחרי האספקה.
איפה כל סוג מתאים
| המצב שלכם | סוג החיישן שמתאים |
|---|---|
| הדגימה כבר ב-pH 4.8 עד 5.2, או שאתם מפעילים זרם צד מותנה | אלקטרודה חשת גז כמו ה-CO2-100 |
| בדיקות תקופתיות על דגימות שאפשר להתנות | אלקטרודה חשת גז |
| מדידה רציפה וללא השגחה ישירות במים ניטרליים או בסיסיים | חיישן אופטי לטבילה |
| חיישן שנשאר במכל, בבריכה או בבאר בלי טיפול בדגימה | חיישן אופטי לטבילה |
Agrinovo מספקת את סוג האלקטרודה. אנחנו לא מספקים חיישן אופטי לטבילה ל-CO2 מומס, ואם היישום שלכם נמצא בשתי השורות האחרונות, נגיד לכם את זה.

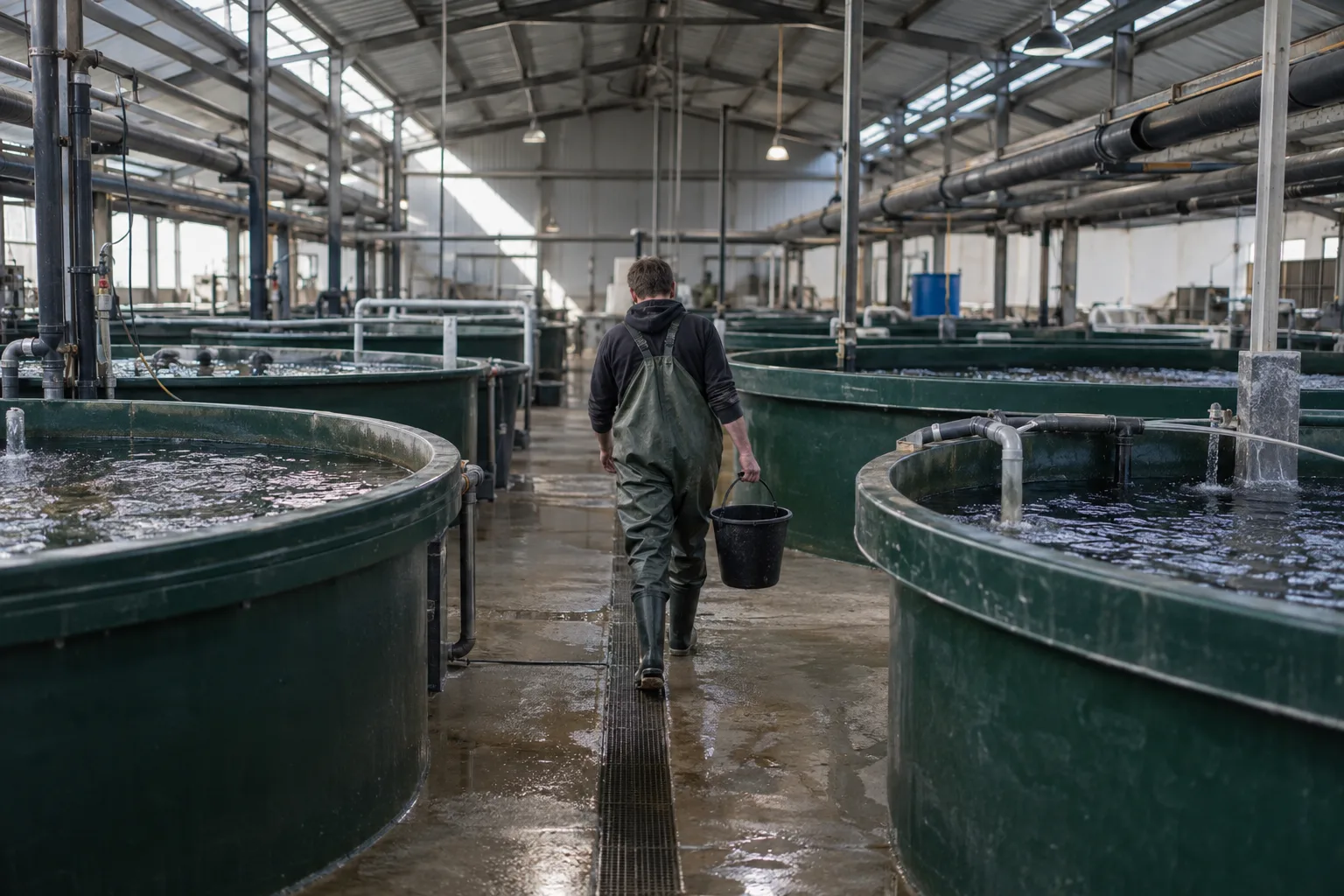

במערכות RAS בפרט, CO2 מומס הוא אחד מכמה פרמטרים חשובים, ואת רוב האחרים אפשר למדוד ישירות במכל. המדריך שלנו לניטור איכות מים ב-RAS מכסה את כולם.
מה ה-CO2-100 מספקת
כשתנאי הדגימה מתקיימים, האלקטרודה היא דרך קומפקטית להכניס ערך CO2 דיגיטלי למערכת בקרה.
- טווח. 0.2 עד 2,200 ppm, עם אפשרות הגדרה עד 20,000 ppm, ברזולוציה של 0.01 ppm.
- דיוק. ±5% מהסקאלה המלאה.
- טמפרטורה. מדידת טמפרטורה מובנית, עם קיזוז אוטומטי או לפי ערך ידני.
- יציאה. RS485 Modbus RTU. הערך מגיע כמספר מוכן, כך ש-PLC או בקר קוראים אותו ישירות בלי משדר נפרד. מדריך פרוטוקולי החיישנים שלנו מסביר RS485 ו-Modbus.
- חשמל. הזנה של 9 עד 27 V DC, 0.5 W או פחות, עם הזנה מבודדת.
- מכניקה. גוף PPS עם הברגות NPT של 3/4 אינץ’ מלפנים ומאחור, להתקנה בתא זרימה או באביזר.
התקנה ותחזוקה
ההנחיה בדף הנתונים קצרה, וכדאי למלא אותה במדויק:
- לשמור את קצה האלקטרודה טבול.
- לשמור את הדגימה ב-pH 4.8 עד 5.2.
- להימנע מבועות אוויר ומאזורי זרימה חזקה. בועות על הממברנה וסילון מהיר עליה משבשים את הקריאה.
- לכייל מחדש מעת לעת מול תמיסות תקן. הכיול נעשה דרך RS485 עם עד חמש נקודות, כך שמנהלים אותו מהבקר.
- לשמור על האלקטרודה נקייה ולאחסן אותה לפי הנחיות האחסון של האלקטרודה.
תא זרימה על זרם צד עונה על רוב הדרישות האלה בבת אחת: זרימה נמוכה ויציבה, קצה שנשאר רטוב, ומקום להתנות בו את הדגימה.
מה לספר לנו לפני הצעת מחיר
חמש תשובות סוגרות את רוב הפניות מהר:
- ה-pH של המים שאתם רוצים למדוד.
- בתוך המים או על דגימה. האם אתם צריכים חיישן בתוך המכל, או שאפשר להפעיל זרם צד.
- טווח ה-CO2 שאתם מצפים לו.
- טמפרטורת המים.
- למה החיישן מתחבר: PLC, בקר קיים או מערכת ניטור מלאה. חיישן RS485 מתחבר לבקר Omni Genesis, ששולח את הנתונים בסלולרי (4G LTE) לענן.
סיכום
חיישן CO2 מומס בוחרים לפי המקום שבו הוא צריך לשבת. אלקטרודה חשת גז כמו ה-CO2-100 נותנת קריאה דיגיטלית דרך RS485 בטווח רחב, והיא צריכה את הדגימה ב-pH 4.8 עד 5.2. אם המים שלכם כבר שם, או שאפשר להתנות זרם צד, היא מתאימה. אם אתם צריכים חיישן שנשאר במים ניטרליים, אתם צריכים מכשיר אופטי.
צרו קשר עם חמש התשובות שלמעלה, ונגיד לכם בפשטות באיזה צד של הקו הזה היישום שלכם נמצא.
